Привет, автоводы.
Сегодня опять у меня не автомобильная тема. Тема подземных изысканий в поисках балансного равновесия климата в погребе.
Ранее я использовал для поддержания температуры в погребе (круглый, кирпичный, со сводом, диаметром 2,5 метра) терморегулятор DigiTop и бытовой нагреватель 500 Вт. Все бы хорошо, термостатирует эта система выставленную температуру без вопросов. Но…
Как быть с влажностью? Несмотря на то, что в погребе имеется вентиляция, выполненная по правилам, из системы приточной и вытяжной труб диаметром 110 мм с естественной циркуляцией, но в сырую погоду влажность там зашкаливает за 90%. Принудительная продувка вентилятором ничего не даст — в сырую погоду будет нагнетать сырой воздух, а в холодную, — еще и холодный. Это отпало.
Нужно колхозить что-то с термо и влаго статированием. После некоторых мысленных напрягов решил сделать вот что.
На “Али” присмотрел контроллер для инкубаторов ZL-7801D за 1700 руб. Вот этот:

Смотрите также

Метки: климат в погребе

Комментарии 61

На сайте продавца ZL-7801D в технических характеристиках диапазон контролируемых температур от 20 до 120 градусов, а у вас +6. то есть прибор работает за пределами погрешности

Не знаю, где вы смотрели. Вот скрин со страницы Али-Экспресс. Рабочий диапазон: -20 — +60 градусов.

У меня в гараже тоже собрана схема такая же на подвал, что бы температура не опускалась ниже +4,лри сильных морозах, нагреватель 0,5квт, терморегулятор “овен” года три уже наверно.Удобная вещь.

“Ранее я использовал для поддержания температуры в погребе (круглый, кирпичный, со сводом, диаметром 2,5 метра) терморегулятор DigiTop и бытовой нагреватель 500 Вт.” Не могу понять зачем в погребе подогревать? Ведь погреб нужен охлаждать, разве нет? Я у себя кондиционер установил для поддержания низкой температуры, а зачем подогревать не пойму.

У меня зимой в морозы за минус 15 — 20 градусов температура в погребе опускалась до 0, даже при прикрытой заслонке на приточке и пенопласте на твориле (погреб в неотапливаемом помещении). Я уже говорил, что у меня приточка и вытяжка в погребе из 110-ой пластиковой трубы. Поэтому без подогрева в такие дни никак. Ну а когда морозов нет, то и обогреватель не включается терморегулятором, если температура в погребе выше +5 градусов.

Понятно, но если честно первый раз в жизни сталкиваюсь с подогревом… погреба.

у нас морозы -40 градусов если не греть картоха померзнет

заранее извиняюсь, но я девушка, поэтому мне можно задавать глупые вопросы)) т. е. вы подключаете нагреватель и осушитель в розетки, и оставляете, а дальше контроллер сам всё делает?) и сколько света уходит на это удовольствие?)

Да вы вовсе не глупые вопросы задаете, девушка.
Да, в розетках, но которые подключены не просто к сети. “Ноль” приходит на них общий от сети, а вот “фаза” к каждой розетке — от соответствующего реле контроллера. То есть, правильно вы говорите, контроллер по заданным уставкам температуры и влажности включает и отключает “фазу” на нагрузках. В данном случае — на нагревателе и осушителе.
А потребление будет зависеть от мощностей нагревателя и осушителя, температуры и влажности наружного воздуха и от времени работы этих приборов.
Например, в прошлую зиму мой нагреватель мощностью 0,5 кВт при температуре наружного воздуха минус 15 градусов и уставке срабатывания терморегулятора: +6 +/- 1 градусов включался в среднем на 0,2 часа через каждые 4 часа, то есть 6 раз в сутки.
Следовательно, за сутки расход э/э: 6 х 0,2 х 0,5 = 0,6 кВт/ч или 18 кВт/ч в месяц. За холодный сезон (5 месяцев в году): 18 х 5 = 90 кВт/ч . При тарифе в нашем регионе для населения 3,31 руб/кВт/ч это составит около 300 руб.
Осушитель же мощностью 0,3 кВт будет работать тоже периодически, чаще когда на улице сыро, но в течение всего года. Короче, думаю в 1000 руб. за год уложатся оба. Это не много.
Сам же контроллер потребляет миллиамперы и его во внимание брать не стоит.

ого, вот это цены за свет! у нас 1,99 с июля месяца) так что очень даже не накладно всё это) спасибо большое за ответ и идею!) а то в погребе совсем плохо с влажностью((

Удачи в борьбе с ней.

А если нужно только влагу уменьшить.Можно поставить только осушитель или нет.

Установка погребка на балконе от производителя: 5 моделей

Многие задумываются, где хранить овощи и домашние консервы, заготовленные на весь год. В холодильнике места не хватит, на балконе всё может замёрзнуть, а дома под кроватью не вариант. Изобретение – навесной термоконтейнер для хранения сельскохозяйственной продукции был запатентован в 2001 году Шевяковым Андреем Семеновичем и Бережным Николем Ивановичем. Идея изобретения в виде погребка появилась в 1998 году, когда в России был экономический кризис, и населению приходилось выживать за счёт сельскохозяйственной продукции собственного выращивания.

Выбираем бытовой балконный термошкаф

Навесной контейнер (термоящик или термошкаф, который имеет терморегулятор), придуманный соотечественниками, используется в неотапливаемых помещениях для сезонного хранения овощных консервов, корнеплодов, отдельных крупных плодов овощей.

Для поддержания нужной температуры, используется электронагреватель, который расположен вокруг всей конструкции, также имеется теплоизолированный корпус с воздушным зазором.

Вам также может быть полезен материал о выборе универсальных тумб на балкон. Как выбрать свой идеальный вариант узнаете тут: https://homeli.ru/komnaty/balkon/tumby-na-balkon.

Для мониторинга и регулировки температуры, внутри термоконтейнера имеется датчик с терморегулятором.

Сегодня многие производители предлагают термоконтейнеры с разными техническими характеристиками, которые можно подобрать, в зависимости от предпочтения.

Балконные термошкафы для сохранения сельскохозяйственной продукции преимущественно производят в России. Термошкафы позволяют внутри сохранять требуемый климат при экстремально низких температурах.

Помимо шкафов, на балконе можно разместить и сушилки для белья. О том, какие виды есть и как их выбрать, узнаете из нашего материала: https://homeli.ru/komnaty/balkon/sushilka-dlya-belya-na-balkon.

Наиболее частые модели термошкафов:

  1. Термошкаф зимний модели TBPZ-140 имеет размеры 60x50x80 см. Сохраняет продукты с температурой на улице от -35 ˚С до +5 ˚С. Регулировка температуры внутри термошкафа варьируется от 2 ˚С до 10 ˚С. Используется сезонно, в холодное время года, так как работает только на нагрев. Зимние модели термошкафа могут иметь вместимость на 105 л, 145 л, 185 л, 245 л, 300 л, 365 л.
  2. Термошкаф круглогодичный модели TBPK-240 имеет размеры 1000x500x850 мм. Регулировка температуры внутри термошкафа варьируется от 2 ˚С до 10 ˚С, независимо от времени года, так как имеет режим нагрева и режим охлаждения (холодильник). Работает при -30 ˚С до +35 ˚С. Круглогодичные термошкафы могут иметь вместимость 145 л, 185 л, 305 л, 245 л.
  3. Термошкаф круглогодичный вертикальный, производства «Предиктор» г. Новосибирска имеет размеры 120x85x50 см. Внутри корпус термошкафа обшит оцинкованной сталью. Термошкаф оснащён терморегулятором, со стабилизацией режима до +2 ˚С при температуре атмосферного воздуха в пределах от -40 ˚С до +40 ˚С. Имеются модели с перегородкой и режимом охлаждения с вместимостью 365 л, 145 л.
  4. Термошкаф разборный с принудительной вентиляцией производства «Метлес», г. Москва, имеет размеры 79х75х41 см. Принудительная вентиляция обеспечивает равномерное распределение воздуха и температуры внутри термошкафа. Автомат стабилизирует показатели на уровне +2 ˚С до +9 ˚С (когда на улице до -39 ˚С). Термошкафы данного производителя имеют модели со съёмной передвижной перегородкой. Термошкафы могут иметь полезный объём 147 л, 150 л, 174 л.
  5. Термошкаф балконный модели Погребок-200 с принудительной вентиляцией производства «Метлес», г. Москва, имеет размеры 82,5х78х40 см. Автомат стабилизирует показатели на уровне +2 ˚С до +9 ˚С (когда на улице до -39 ˚С). Погребок-200 данного производителя имеет модели со съёмной передвижной перегородкой, которой можно разделить пространство термошкафа на секции.

Ценовой диапазон балконных термошкафов зависит от габаритов и сезонности их применения, так, например, существуют зимние или круглогодичные, соответственно, данные термошкафы будут отличаться конструктивными особенностями.

Какие отзывы имеет балконный погребок

Есть такой термоконтейнер (термомешок) гибкий модели Погребок ТГБ–200 с вместимостью 180 л. Трёхслойная конструкция в виде мешка имеет размеры 30х70х100 см. Данная модель осуществляет температуру хранения продуктов от 0 ˚С до +7 ˚С. Время снижения температуры в загруженном контейнере от +6 ˚С до -1 ˚С, с температурой на улице -20 ˚С и отсутствия электричества 2 ч – самый популярный.

На форумах садоводов любителей и владельцев балконных погребков множество положительных отзывов, из которых можно вынести основное:

  1. Мнение двоякое на наличие вентилятора, одним с вентилятором лучше, другим одинаково. Однако, необходимо знать, что потребление электроэнергии с вентилятором больше, чем без него.
  2. Если погребок сезонного типа, то на период лета он легко складывается в сумку-чехол, который не занимает много места.
  3. Балконный погребок, отличный вариант, однако, единственный минус, это цена, которая может достигать до 33 000 руб.
Читать еще:  Чем застелить пол на открытом балконе

Не все городские жители имеют свой участок для выращивания овощей, однако каждый постоянно покупает овощные консервы, картошку, морковку, лук и другие овощи. Хранение в холодильнике осуществимо только маленькими порциями.

Хранение в гараже или на балконе не осуществимо без утепления помещения или специального устройства для сохранности продуктов.

Для экономии времени и денег, отлично подойдут термошкафы, погребки, термопогребки, которые можно устанавливать не только на балконе, но и в гараже или в квартире.

Преимущества термопогребка для балкона

Можно приобрести бюджетный вариант погребка без терморегулятора, так как простой датчик температуры (термостат) в среднем стоит 200 руб., который устанавливается в помещении, где находится погребок. В зависимости от температуры в помещении, самостоятельно регулируем работу погребка – включаем или отключаем. Некоторые овощи, например, капусту предварительно перед тем, как поместить в погребок, следует замотать пищевой плёнкой.

Для хранения обычных вещей на балконе, которым не требуется специальная защита, подойдет и стеллаж. Как сделать практичные полки своими руками, узнаете в нашей следующей статье: https://homeli.ru/komnaty/balkon/stellazh-na-balkon.

Термопогребок для бытовых нужд имеет ряд преимуществ:

  • Экологичность, качество в сохранности продуктов;
  • Соответствует пожарным стандартам, санитарным нормам;
  • Имеет гарантию и сертификационные документы;
  • Имеются модели для круглогодичного хранения продуктов и сезонного;
  • Специально разработан для российского климата;
  • Не чувствителен к скачкам напряжения в сети;
  • Не требует особенного ухода;
  • Прост в эксплуатации.

Перед покупкой термошкафа, необходимо определиться с объемом загрузки, сезонном использования (зимой или круглогодично) и местом, где он будет находиться. Если это неутеплённый балкон, то нужно вывести розетку, освободить место под термошкаф.

Зачем ставить термошкаф или балконный погребок

Немаловажно выбрать модель, так как имеются жёсткие конструкции, выполненные из металла, внутренний ящик которого из оцинкованной стали, а также мягкий термопогребок, выполненный в виде большой сумки или мешка. Мягкий термопогребок подходит для маленьких лоджий и балконов, он имеет малый вес и сделан из водоотталкивающего материала.

Для более опытных есть возможность соорудить самим ящик в виде погреба на балконе. Однако, если нет собственного материала и устройств (фанера, ДСП, бруски, утеплитель, обогреватель), то собственное изготовление выйдет по цене уже готового балконного погребка, который можно просто приобрести в любом сельскохозяйственном или бытовом магазине.

Обзор: погребок на балконе от производителя (видео)

Главный минус в изготовленном погребке своими руками, это появление плесени и грибка, также опасность возгорания, что совершенно недопустимо для погребков от производителя, изготовленных по ГОСТам и нормам безопасности, и санитарным нормам.

Самодельный погреб для балкона: электрический

Жители городских квартир ограничены в пространстве, если вопрос касается хранения запасов овощей на зиму. Очень редко в многоквартирных домах предусмотрены подвалы, а даже если они и имеются, то по площади их не хватает всем и пользоваться ими крайне неудобно. Поэтому люди часто используют пространство балкона, лоджии для хранения овощей зимой.

Для таких случаев можно соорудить специальный ящик-погребок для хранения овощей на балконе, благодаря которому Вы сможете сохранить запасы овощей в морозные дни, и лакомится ими на протяжении всей зимы.

Такая перспектива обрадует многих хозяек. Главное – продумать, как правильно создать мини погреб на балконе, чтобы он не занимал все пространство, выполнял свои функции и при этом вписывался в интерьер лоджии.

Как сделать погреб на балконе для хранения овощей своими руками?

Конструкция погреба представляет собой самодельный короб с вмонтированной системой обогрева.

Габариты выбранной конструкции должны быть тщательно продуманы и предварительно замерены: все зависит от свободного пространства и от того сколько овощей Вы собираетесь хранить, возможно сооружать большой погреб попросту нецелесообразно.

Рекомендуемые параметры: 1м х 1,3м х 0,6м. (длинна х высота х глубина).

Самодельный погреб на балконе: пошаговая инструкция по изготовлению

Перечень материалов:

  • листы дерева, ДСП (можно использовать части от старых шкафов, столов, тумб);
  • бруски сечением 20×40 мм, 40×40 мм;
  • листы фанеры;
  • теплоизоляционный материал (пенопласт, стекловата, ватное одеяло и любые другие);
  • уголки, шурупы – крепежные элементы;
  • нагревательный элемент (мощные лампы, электрогрелки, теплые полы).

Порядок действий при изготовлении погреба

  1. Вырезаем кусок ДСП, который по размерам будет как основание нашего погреба, укладываем его на пол (по возможности подстилаем кусок линолеума под низ).
  2. На лист ДСП прибиваются заготовленные ранее бруски, по периметру куска.
  3. Размеряем и вырезаем боковые стороны погреба, далее закрепляем их к брускам и по углам между собою (все скручивается шурупами) при помощи стоечного бруса.

По завершению первых трех этапов мы уже имеем внешний короб. Следующий этап – это изготовление внутреннего короба.

  1. Вырезаем листы фанеры меньшие по размеру, чем листы ДСП, замерять их длину можно по внутренней стороне бруска, к которой они и будут крепиться. Следовательно, по величине короб будет меньше внешнего на ширину бруска.
  2. В образовавшийся между внешним и внутренним коробом зазор укладываем заготовленный утеплитель (пенопласт, старое одеяло, пена или любой другой).
  3. Монтируем дно: между дном внешнего короба и внутреннего образовался зазор, на ширину бруска, его можно заполнить просто утеплителем, но рекомендуемый вариант: установка системы обогрева.
  4. Делаем крышку короба. Она будет трехслойной структуры: ДСП-утеплитель-фанера (как и боковые стороны ящика). Размер верхнего листа ДСП и фанеры можно замерять по периметру внешнего короба. Чтобы в погреб поступал воздух, можно проделать в крышке отверстия.
  5. Полученный погреб для балкона под овощи можно облагородить по своему усмотрению, чтобы он лучше вписался в интерьер балкона, или к примеру, функционировал еще и как диван или банкетка.

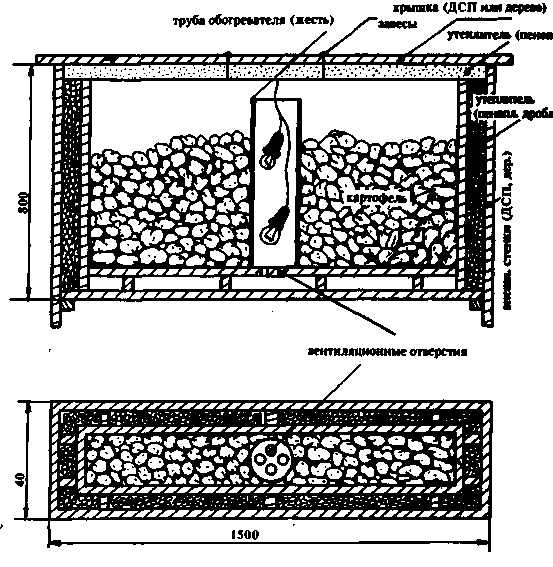

На схеме представлен изготовленный погреб в разрезе.

Источник фото – сайт ya-vdome.ru

Согласно инструкции, сделать домашний погреб на балконе зимой не так уж и сложно. Главное, чтобы он выполнял свои основные функции: сохранял заданную температуру и влажность воздуха вне зависимости от окружающих условий. А чтобы это удалось Вам нужно сделать все аккуратно, сохраняя герметичность, избегая зазоров и щелин, хорошо проложить утеплитель и выбрать правильный обогревательный прибор. Самым оптимальным и действенным вариантом будет погреб на балконе с электричеством, а в качестве нагревательного элемента удобнее всего применять инфракрасный пленочный теплый пол.

Электрический погреб на балкон на основе инфракрасного теплого пола лучше всего справляется с поставленной для термопогребков задачей. Давайте проанализируем, в чем же его основные преимущества.

  • Дешевизна. Набор ИК-пленки обойдется Вам недорого. В процессе эксплуатации Вы ощутите и экономию на электричестве, так как данные системы не потребляют много энергии.
  • Удобство использования. В наборе с полом Вы приобретаете и терморегулятор. Погреб на балконе с терморегулятором поможет с легкостью контролировать температуру обогрева, и менять ее значения в зависимости от погодных условий в автоматическом режиме.
  • Польза инфракрасных излучений для овощей: ИК-лучи, как и солнечные, оказывают благотворное влияние на Ваш урожай, к тому же такой обогрев не пересушивает воздух, оставляя показатель влажности естественным, что значительно увеличит период хранения запасов.
  • Безопасная и длительная эксплуатация: правильно установленный пленочный пол может служить десятилетиями, он полностью пожаробезопасен.
  • Легкий монтаж. Установить ИК-пленку под силу любому человеку, помощь специалистов не потребуется.

ТОП6 теплых полов для самодельного погреба на балконе

Терморегуляторы для погреба на балконе

Как вмонтировать теплый пол в балконный погреб?

Между дном внешнего и внутреннего коробов погреба образовалось пространство, его с лихвой хватит на то, чтобы разложить листы нагревательной инфракрасной пленки. Пленка без труда нарезается на нужные Вам отрезки, линии разреза отмечены пунктиром. Уложенные пленочные листы подключаются к термостату, закрепить который нужно снаружи нашего ящика. Такое расположение терморегулятора позволит задавать температуру, не открывая погребок. Погреб на балконе с подогревом практически готов: все, что Вам остается сделать, это проделать отверстие для вывода шнура питания из ящика. Заключительным этапом будет включение в сеть и контрольный запуск устройства.

Соорудив самодельный погреб для балкона электрический, Вы непременно оцените все его преимущества, а погреб на основе теплых полов прослужит Вам очень долго, и обойдется совсем недорого.

Если у Вас возникли вопросы по поводу того как сделать погребок на балконе своими руками, какой теплый пол приобрести для Вашего погреба, обращайтесь к нашим специалистам, по контактам, которые найдете в шапке сайта, или задавайте вопросы нашему онлайн-консультанту.

Читать еще:  Как считается площадь балкона БТИ

Терморегулятор для погреба

Погреб выполняет простую функцию – хранение продуктовых запасов. Лучшая сохранность фруктов и овощей, в свежем либо законсервированном виде, достигается лишь при правильном микроклимате. Для создания необходимого температурного режима используют нагревательные приборы; для поддержания его на требуемом уровне – терморегулятор для погреба.

Особенности использования терморегулятора в погребе

Для погреба и жилых помещений используются разное оборудование и режимы обогрева. Необходимо учитывать некоторые особенности:

  1. Распределение температуры. В подземных хранилищах она может значительно отличаться в зависимости от высоты, даже в пределах небольшого пространства.
  2. Объем помещения. Погреб обычно небольшой, это нужно учитывать при расположении нагревателя и датчиков.
  3. Влажность. Высокий показатель может повлиять на работу некоторых моделей терморегулятора.
  4. Мощность. Для обогрева небольшой площади не стоит использовать слишком мощный нагреватель – это неэкономно.

Эти параметры влияют на выбор самого нагревателя, потом и терморегулятора для него. Несмотря на технические различия, принцип работы устройств остается неизменным.

Принцип работы терморегулятора

Суть работы прибора – контроль нагревательного элемента. Устанавливается контрольное значение температуры. Если воздух в помещении холоднее, чем требуется, датчик это улавливает, и прибор включает отопление. При достижении заданного уровня – выключает.

На заметку. Большинство современных терморегуляторов электронное. Для погреба подойдет и механический термостат, но за последние годы стали доступны электронные модели, предлагающие больший функционал.

Терморегуляторы с датчиком температуры воздуха для погреба требуют не только правильного выбора устройства, но и его размещения.

Как лучше расположить оборудование

При установке датчика следует отталкиваться от объема помещения и выбранного места для хранения запасов:

  1. Рядом с полками продуктов. Главная задача – контролировать температуру именно в этой области.
  2. При равномерном распределении овощей и консервированных продуктов – в нескольких сантиметрах от пола.
  3. На некотором удалении от нагревателя. Навредит как слишком близкая установка, так и большое расстояние. В первом случае контролироваться будет чересчур малая площадь, во втором – возможны ошибки регулирования.

Если используются ТЭНы в просторных овощехранилищах, нужно распределить их равномерно. Для помещений площадью до 5-6 кв.м достаточно одного, расположенного в центре.

Выбор терморегулятора

Подбирать модель регулятора стоит после измерения площади погреба и уровня влажности. Различаются приборы по следующим характеристикам:

  • диапазон считываемых температур;
  • отображение информации – дисплей либо набор индикаторов;
  • защищенность от внешних воздействий – влаги и частиц пыли;
  • максимальная дальность расположения датчика.

Если высокая технологичность не нужна, а важен только функционал, можно не покупать прибор, а сделать его самому.

Самодельный терморегулятор

При изготовлении терморегулятора для погреба своими руками можно воспользоваться биметаллическим датчиком. Однако механическое прерывание работы нагревателя менее надежно, чем электронная коммутация. Собрать терморегулятор можно на обычной микросхеме.

В зависимости от фантазии создателя и объема задач будущего терморегулятора, потребуется разный набор компонентов. Однако можно выделить несколько основных.

Материалы для создания терморегулятора

При конструировании рабочего устройства обычно используют следующие элементы:

  • стабилитрон – диод, односторонне пропускающий ток;
  • термический резистор – сопротивление меняется в зависимости от колебаний температуры;
  • переменный резистор – регулирует температуру.

Настройка прибора на температуру срабатывания вручную – сложный этап. Облегчить его можно покупкой готового сенсора. У такого датчика температуры воздуха для погреба цифровой сигнал будет подаваться на микроконтроллер.

Контроль температуры в помещении

Для поддержания оптимальной температуры при помощи самодельного или заводского прибора можно выбрать несколько способов:

  1. Включение либо отключение нагревателя. Способ простой и эффективный, но подходит не всегда. Из-за ошибок в регулировке могут возникнуть колебания температуры, опасные для хранящихся запасов.
  2. Контроль режима работы. Меняется либо степень нагрева элемента, либо скорость работы кулера (при использовании тепловентилятора).

Обычно используют первый метод – устройства с подобным принципом работы дешевле и надежнее.

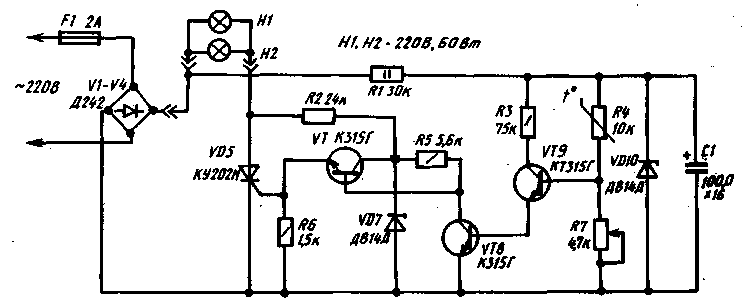

Схема терморегулятора

Полностью понять принцип работы устройства либо собрать его самому поможет электрическая схема. Примеры можно найти в технических руководствах простейших терморегуляторов, например, LM335. Несмотря на то, что прибор был разработан довольно давно, схемы остаются рабочими. Достаточно взять их за основу и дополнять необходимыми узлами.

Принципиальная электрическая схема – это базовая схема, скорее всего, при самостоятельном конструировании к ней добавятся другие элементы, например, устройства для индикации работы. При понимании работы узлов и достаточном знании радиомеханики можно модернизировать систему, например, установить термореле для включения нагревателя.

Печатная плата терморегулятора

Собрать прибор можно на печатной плате. Материал – односторонний стеклотекстолит. Плата помещается в любой подходящий корпус, терморезистор выносится наружу. Калибровку срабатывания реле производят при помощи сопротивлений R2 и R1, выбирая угол вращением ручки.

Работа компаратора

На схеме терморегулятора можно заметить ключевой элемент LM311 – компаратор, имеющий прямой и инверсный входы, а также два выхода. Он действует следующим образом:

  1. Напряжение на прямом входе выше – на выходе устанавливается высокий уровень, транзистор или реле включает нагревательный элемент.
  2. Напряжение выше на инверсном – устанавливается низкий уровень, нагрев отключается.

Термодатчик подключается к инверсному входу, поэтому напряжение на нем будет повышаться по мере роста температуры.

Как соединить устройство с нагревателем

Подключать терморегулятор к нагревательному прибору нужно по схеме, указанной в технической документации. Обычно сложностей возникнуть не должно, так как учитываются все возможные варианты.

Если прибор самодельный, нужно лишний раз убедиться, что конструкция надежная и выполнена правильно. Элементы должны быть тщательно защищены от воздействия влаги, которой не избежать в подвале. Особое внимание стоит уделить качеству пайки и отсутствию замыкания дорожек.

Правильный выбор или сборка терморегулятора позволит забыть о проблеме переохлаждения или слишком высокой температуры в погребе. Достаточно настроить контрольные значения и следить за состоянием устройства, все остальное сделает прибор.

Видео

Терморегулятор для погреба: инструкция и схема подключения

Используется терморегулятор для погреба в целях обеспечения максимально комфортных условий при хранении овощей, фруктов. Существует множество типов конструкций – одни предназначены для использования в подвале, другие – для установки на балконах. Конструкция балконных ящиков очень простая – короб с качественной теплоизоляцией, внутри установлены нагревательные элементы, при помощи которых поддерживается оптимальная температура. Такой мини-погреб будет весьма кстати, если балкон неотапливаемый, а на улице зимой сильные морозы.

Общий принцип работы терморегулятора

Самый простой самодельный терморегулятор для погреба позволяет поддерживать заданное значение температуры при помощи нагревательных элементов. В зависимости от того, какая разница температур, можно использовать такие элементы для нагрева:

  1. Мощные проволочные резисторы.
  2. Нихромовую спираль.
  3. Лампы накаливания.
  4. ТЭНы.

Если нужно выравнивать температуру в небольшом диапазоне, достаточно установить несколько ламп накаливания – именно так делается в самодельных инкубаторах для выращивания птицы. Но если нужно выравнивать температуру в большом диапазоне, потребуется применять более эффективные средства – ТЭНы или проволочные резисторы.

Самый простой способ поддерживать заданную температуру – установить биметаллический термодатчик. Он будет отключать нагревательные элементы при достижении заданного значения температуры. Но можно использовать датчик температуры и несложное электронное устройство на одной микросхеме. Преимущество такой конструкции в том, что она более надежна – в ней нет механических прерывателей. Все работы по коммутации выполняет микросхема.

Калибровка датчиков

Для начинающих радиолюбителей самым сложным окажется настройка устройства, а именно калибровка датчика и микросхемы. Для этого выполняется несколько действий – считывающее устройство погружается сначала в воду, температура которой 0 градусов, затем в кипяток. Чтобы сделать градуировку регулятора, нужно провести замер промежуточных значений и поставить соответствующие метки.

Вполне возможно, что перед подключением терморегулятора потребуется провести процедуру настройки несколько раз. Но чтобы не заморачиваться с самостоятельным изготовлением и настройкой прибора, можно купить готовое устройство и без особых проблем поставить в погребе. Большая часть датчиков предназначена для работы с микроконтроллерами, на выходе у них цифровой сигнал, которые передается по двунаправленному однопроводному интерфейсу типа 1-WIRE. Это позволяет конструировать довольно сложные устройства, например, многоточечные термометры – это приборы, позволяющие проводить замер температуры сразу в нескольких помещениях.

Регулятор температуры LM335

Среди всех терморегуляторов можно выделить самый дешевый и простой – LM335. У него имеется несколько модификаций – с обозначениями 235, 135. В маркировке самая первая цифра обозначает сферу применения:

  1. Цифра «1» означает, что прибор предназначен для работы в устройствах для ВПК.
  2. Цифра «2» – элемент используется в промышленности.
  3. «3» – для установки в бытовых приборах.

Внешний вид терморегулятора – это корпус ТО-92. Внутренняя схема содержит в себе 16 полупроводниковых транзисторов. Иногда датчики можно встретить в корпусе SO-8, однако отличия наблюдаются только во внешнем виде – внутренняя схема остается без изменений.

Читать еще:  Какая разница между балконом и лоджией

Принцип работы чем-то схож со стабилитроном. От температуры напрямую зависит напряжение стабилизации. При увеличении температуры на 10 кельвинов происходит повышение напряжения стабилизации на 10 мВ. При этом рабочий ток у прибора – 0,45-5,0 мА. В том случае если превысить максимальное значение тока, произойдет перегрев датчика и он будет проводить замер температуры своего корпуса.

Что показывает датчик?

Но как же будет вести себя в схеме терморегулятора для погреба этот прибор? Нужно в этом разобраться. Допустим, в помещении абсолютный ноль – это 273 градуса ниже нуля по Цельсию. Это 0 К, следовательно, вам придется сделать небольшую конвертацию величины. Именно в условиях, когда температура 0 К, датчик не будет вырабатывать сигнал.

Как только произойдет увеличение температуры на 10 К, напряжение возрастет на 0,01 вольта. И так будет происходить при каждом увеличении температуры. Но нужно учесть, что таких температур не бывает, а 0 градусов по Цельсию – это 273 К. Нормальные условия, согласно всем учебникам, – это 25 градусов Цельсия, или 298 К. Совершив несколько простых действий, можно определить, что при температуре 25 градусов по Цельсию на сигнальном выводе датчика будет напряжение в 2,9815 вольта.

Диапазон температур, в которых работает прибор, лежит в интервале -40..+100 градусов по Цельсию. Причем основная характеристика его линейна в этом диапазоне – это облегчает расчет напряжений и температур. И не стоит забывать, что абсолютный ноль – это 273,15 К. В точных расчетах не нужно пренебрегать даже сотыми долями значений.

Схема регулятора температуры

У прибора имеется своеобразная инструкция. Терморегулятор можно изготовить по схемам, приведенным в даташите. Это подробное руководство, в котором описаны все возможные схемы включения прибора, его основные характеристики, особенности работы. И ничего лишнего изобретать не нужно – все конструкции проверены годами и работают стабильно.

Все промышленные образцы готовых устройств терморегуляторов изготавливаются именно по схемам, указанным в даташите. Одно нужно учесть – управлять нагревательным элементом напрямую нельзя, так как сигнал очень слабый. Потребуется использовать усилитель на полевом транзисторе или сборке. Усиленный сигнал можно подавать на магнитный пускатель или реле.

Работа компаратора

Компаратор – это устройство, с помощью которого происходит сравнение температуры с заданным значением. Без знания основ того, как он работает, не получится изготовить терморегулятор для погреба на балконе. В основе схемы находится компаратор от LM311 – у него имеется два входа и столько же выходов. Входы:

  1. Прямой – обозначен значком «+».
  2. Инверсный – имеет обозначение «–».

Алгоритм работы очень простой:

  1. Если на прямой вход поступает напряжение больше, чем на инверсный, то на выходе происходит установка высокого уровня. Происходит открывание транзистора и включение обогрева.
  2. Если на инверсном входе напряжение выше, то устанавливается низкий уровень.
  3. При достижении температуры срабатывания (устанавливается она переменным резистором) происходит переход в низкий уровень – транзистор закрывается, и нагреватель обесточивается.

Как соединять устройство с нагревателем

Нагревательный элемент – это нагрузка всего устройства. Желательно, чтобы элементы коммутации имели запас прочности – ставьте реле со степенью защиты, соответствующей влажным помещениям, либо магнитные пускатели. Сигнал с микроконтроллера должен подаваться на полевой транзистор и усиливаться. Только после этого его можно использовать для управления катушками реле или пускателя, которые включаются в разрыв цепи питания. Так как терморегулятор для погреба будет находиться во влажной среде, позаботьтесь о безопасности – поставьте автоматические выключатели и УЗО.

Овощехранилище на балконе (термостат)

Овощехранилище на балконе (термостат)

Очень часто у обитателей городских квартир возникает проблема с хранением картофеля. В зимнее время лучшего места, чем на балконе или лоджии, не найти даже при наличии кладовки. В кладовке и даже в подвале под многоэтажным домом (многими проверено на собственном опыте) слишком тепло, и картофель после закладки на хранение начинает быстро прорастать. У балкона в этом плане большое преимущество. Однако здесь нельзя обойтись без термостата. Хочу поделиться с читателями журнала “Радиолюбитель” хорошо проверенным устройством. В течение вот уже пяти зим, кроме замены одной двух электролампочек, оно не доставляло никаких хлопот, надежно укрывая клубни от мороза за окном моей квартиры.

Термостат представляет собой ящик с двойными стенками, 40-миллиметровое пространство между ними по бокам заполняется дробленым пенопластом от различных упаковок. Хорошие ровные листы пенопласта удобно использовать для утеплеления крышки. Их подклеивают таким образом, чтобы пенопласт крышки входил внутрь внешних двойных боковых стенок и опирался на внутренние стенки. Внутренние стенки по высоте изготавливают ниже внешних с тем, чтобы обеспечить плотное прилегание крышки, (см. рис.1). Если все же хорошего уплотнения достичь не удалось – не беда. В таком случае следует подклеить по краям крышки поролон.

Внутреннее днище термостата свободно вставляется внутрь ящика. Снизу к днищу прибивается несколько опорных брусков толщиной 20 – 30 мм. Посередине и сверху к днищу крепится труба из тонкой жести, подобранная с таким расчетом, чтобы в нее можно было поместить электрические лампочки, используемые в качестве нагревательных элементов. Если жести под рукой не окажется, в дело могут пойти обрезки старых вентиляционных труб. В днище под трубой просверлить несколько вентиляционных отверстий диаметром 8. 10мм.

После установки днища с прикрепленной к нему трубой необходимо проследить, чтобы труба располагалась примерно на 20 мм ниже внутренних стенок ящика. Такая конструкция термостата позволяет нагретому в трубе воздуху свободно циркулировать по всему объему нашего миних-ранилища, обдувая практически каждый клубень.

Корпус термостата легко изготовить из подручных материалов, например, из обрезков ДСП или тонких досок. Боковые наружные стенки желательно сделать с выступами внизу в виде ножек, чтобы днище не соприкасалось с холодным бетонным полом Вашего балкона. Размеры термостата – справочные, при желании их можно уменьшить или увеличить, приспосабливаясь к размерам балкона и объему закладываемого на хранение картофеля. Габариты приведенного на рис. 1 термостата – 1500х800х400.

На рис. 2 приведена электрическая схема термореле термостата. В качестве нагревательного элемента в нем используются две лампы накаливания (220В, 60 Вт), помещенные, как уже было сказано выше, в трубу. Нагревательный элемент включается в цепь тиристора V5. Элементы термореле питаются от стабилизированного питания (V10, С1, R1). При охлаждении термодатчика, выполненного на терморезисторе R4, его сопротивление увеличивается, и, следовательно, потенциал в базе V9 снижается до тех пор, пока транзисторы V8, V9 не закроются. Как только закроются V8, V9, током, протекающим через R2, R5 откроются транзистор V6 и связанный с ним тиристор V5. Нагреватель будет работать до тех пор, пока температура в зоне расположения термодатчика не достигнет такого значения, при котором сопротивление снизится и снова не откроются транзисторы V8 V9. Транзистор V6 и тиристор V5 закроются, и процесс повторится до установления динамического режима равновесия.

Термореле можно собрать на любых транзисторах с достаточно высоким (более 50) коэффициентом усиления. Диоды Д242 и тиристор КУ202 выбраны для увеличения надежности. Однако, при замене на другие типы элементов следует помнить, что они используются в расчете на прямой ток 3А и обратное напряжение 400. 600 В. Тиристор также следует выбирать в расчете на прямое напряжение не менее 400 В. При использовании указанной мощности нагревателя и типов диодов выпрямителя и тиристора на радиаторы их можно не устанавливать. Терморезистор нужно для предосторожности поместить в защитную оболочку (например, в трубочку от использованного фломастера).

Для удобства контроля за работой термостата можно после предохранителя поставить неоновую лампочку, которая будет свидетельствовать об исправности предохранителя. Кроме того, последовательно в цепь нагрузки можно включить шунт и параллельно ему подключить микроамперметр. Сопротивление шунта следует подобрать таким образом, чтобы при полностью открытом тиристоре стрелка микроамперметра отклонялась на всю шкалу. В качестве шунта Для микроамперметра 100 мкА и ниже вполне может подойти кусок мотажного провода подходящей длины. Затем по величине отклонения стрелки микроамперметра, установленного в любом удобном месте, можно будет судить о работе термостата и необходимости “замены перегоревшей лампочки.

Устройство не требует настройки, за исключением установки требуемой температуры. Температура внутри термостата должна составлять 0. 4 С. Эта величина является оптимальной для хранения картофеля. Обычно при указанных размерах термостата колебания составляют 1. 2 С. Температура устанавливается резистором R7. Датчик располагается на поверхности картофеля.

Ссылка на основную публикацию
