Как провести дымоход через крышу

Как правильно установить дымоход через крышу

Как правильно установить дымоход через крышу?

Место прохождения трубы через крышу является одним из наиболее уязвимых мест в конструкции кровли. Для вывода дымохода в кровельном пироге создается отверстие. При ненадлежащем выполнении монтажных работ по установке трубы это отверстие будет пропускать воду под крышу.

Плохая изоляция горячего дымохода от легковоспламеняющихся элементов кровельного пирога может стать причиной пожара. Чтобы избежать подобных печальных сценариев, рекомендуем ознакомиться, как правильно установить дымоход через крышу и какие нюансы необходимо учитывать при этом.

Для грамотного выведения дымохода необходимо следовать данному алгоритму:

  • Выбор места прохода и высоты дымохода;
  • Подготовка каркаса крыши и вырез в ней отверстия необходимой формы и размера;
  • Вывод и герметизация установленного дымохода.

Рассмотрим на основании этого порядка, как правильно вывести различные типы дымоходов через крышу.

Место для трубы и ее высота

Перед тем как провести трубу через кровлю, необходимо сделать ряд расчетов. Эксперты в области кровельных и печных работ единогласно рекомендуют устанавливать дымоход на расстоянии до полутора метров от конька. Это обусловлено рядом нюансов:

  • При этом не потребуется делать трубу высокой, что гарантирует низкую нагрузку ветра на нее и отсутствие в ней конденсата;
  • Зимой вокруг трубы, расположенной на расстоянии до 1,5 м от конька не будет скапливаться много снежных масс, что, в свою очередь, не станет причиной возможных протечек.

Требования СНиП регламентируют, что при установке дымохода на расстоянии трех метров от конька, труба должна оканчиваться на уровне конька. Если же вывод осуществляется в более чем 3 метрах, то высота конструкции по отношению к коньку не должна быть более 10 градусов. Высота дымохода на плоских крышах колеблется в диапазоне от 0,5 до 1 метра.

Под запретом для вывода дымохода через крышу места стыков скатов: конек и ендовы. В этих местах чрезвычайно сложно сделать качественные примыкания и исключить возможности протечек кровли.

При планировании места не стоит забывать о жилой мансарде, если таковая имеется под крышей. Если дымоход будет находиться около окон, то это вряд ли обрадует жильцов комнаты.

При выводе трубы важно учитывать ее контакт с деревянными элементами стропильной системы. Дымоход должен пройти между стропилами. Если это невозможно, то деревянные элементы необходимо распилить и фиксировать поперечными балками с усилением дополнительными досками.

Проход для дымохода

Вариант узла, через который планируется проводить дымоход, находится в зависимости от материала трубы. Она может быть изготовлена:

  • Кирпич;
  • Нержавеющая сталь;
  • Оцинкованная сталь;
  • Керамика.

Материал выбирается в соотношении с топливом, которым будет топиться печь или камин. К примеру, если топливо дает дым высокой температуры, то использование металла запрещено. Металл сильно разогревается и высока вероятность пожара из-за возгорания примыкающих элементов.

Форма прохода для трубы зависит от формы дымохода. Она может быть:

  • В виде квадрата;
  • В виде круга;
  • В виде прямоугольника.

Обустройство примыканий

Главным нюансом в вопросе, как вывести дымоход через крышу, является создание качественных примыканий, которые не дадут протечек. Также от этого момента зависят и вопросы теплосбережения дома.

Вопрос качественного примыкания возникает и при обращении внимания на тот факт, что большинство материалов кровельного пирога являются легковоспламеняющимися и не должны напрямую контактировать с трубой.

Рассмотрим, как выводятся различные типы дымоходов и организуется примыкание в каждом конкретном случае.

Классический метод с фартуком

Данный принцип является стандартным и подходит практически для всех типов труб и кровельных материалов.

  • Пленочные материалы подрезаются в виде конверта и в раскрытом состоянии крепятся к стропильной системе;
  • По периметру созданного прохода набивается сплошная обрешетка и стелется дополнительный слой гидроизоляции, который также подрезается конвертом;
  • Вокруг созданного отверстия оставляется порядка 10 см для заведения на вертикальные области трубы;
  • Размер отверстия подразумевает, что вокруг трубы остается 2-3 см для удобного вывода дымохода;
  • Далее, вокруг дымохода делается фартук. Варианты его различны для каждого конкретного случая рассмотрим их ниже.

Исключением является гибкая черепица, для которой специальный фартук не требуется. Он изготавливается из гидроизоляционной пленки, которая просто приклеивается к стенам дымохода. После установки элемента для стока воды вокруг трубы монтируется гибкая черепица.

Для организаций примыканий к кирпичной трубе используется металлический фартук из оцинкованной жести. Фартук заходит на трубу и кровлю. Передний и боковой элементы укладываются поверх кровли, что не позволяет воде попадать внутрь кровли. Задняя деталь укладывается под кровельное покрытие. Верхняя часть фартука помещается в штрабу кирпича и герметизируется.

Обустройство примыканий при помощи самоклеящейся ленты

Современное средство для гидроизоляции лента «Вакафлекс» представлено в виде мастики, которая армирована алюминиевой сеткой. На рынок лента поставляет шириной 28 см и прикатывается валиком. Рассмотрим порядок работы с ней:

  • Отрезается необходимая длина ленты с учетом припусков 5 см на обе стороны;
  • Отрезанная лента сгибается вдоль по типу уголка, где нижняя часть чуть шире верхней (16 и 12 см соответственно);
  • Более широкая часть прикатывается к нижней части трубы;
  • Узкая часть прикатывается к покрытию. Необходимо натягивать ленту, добиваясь идеального примыкания;
  • Припуски подрезаются под углом 45 градусов приблизительно на 1 см и накатываются на трубу.

Таким образом выполняются все примыкания. Далее поверх верхней части ленты монтируются планки с заливкой герметиком. Они предотвратят попадание на край ленты влаги и снега. Крепление планок производится шурупами.

Использование свинцовой полосы

Свинцовая полоса наклеивается подобно самоклеящейся. Важно производить это на сухую и очищенную поверхность при температуре не менее +8°.

  • Нижняя часть вырезается с напусками 10 см по обеим сторонам;
  • Отрезанная полоса прикладывается к дымоходу так, чтобы на верхнее примыкание пришлось 10 см;
  • Полосу необходимо профилировать с повторением поверхности под ней движением от центра к краям;
  • С обратной стороны полосы удаляется защитная пленка и производится приклеивание элемента;
  • Излишки подрезаются;
  • Важно уделить особое внимание швам между элементами. Они выполняются с нахлестом материала в 2 см;
  • После приклеивания полосы простукиваются молотком для точного повторения кровельного материала.

Вывод готовых комплектов

Использование сэндвич-дымоходов упрощает монтаж трубы через кровлю. Современный рынок предлагает широкий выбор готовых комплектов их различных материалов в зависимости от типа сгораемого топлива.

Комплект сэндвич-труб, который выводится через кровлю, состоит из следующих элементов:

  • Дефлектор для усиления тяги благодаря задействованию потоков горячего воздуха;
  • Юбка для защиты места прохода;
  • Сам кровельный проход в комплекте с фартуком, выводящий трубу через кровлю.

Итоги

Вывод трубы через кровлю – ответственное мероприятие, в котором важно соблюдение всех нюансов. Создание безопасного и эффективного дымохода с герметичным примыканием к кровле – это настоящее искусство, но и оно под силу мастерам, которые привыкли во всем полагаться только на свои руки.

Требования к выводу печной трубы через крышу и перекрытие

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Общие правила и выбор места

Как провести трубу печи через деревянный потолок — это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

  • максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
  • расстояние до поверхностей деревянных стен – минимум 250 мм;
  • длина горизонтального участка дымохода до 1000 мм;
  • при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
  • при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.

к содержанию ↑

Схемы вывода дымохода через перекрытие и крышу

1 этаж

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

  1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
  2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
  3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
  4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
  5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

Этапы работ по выводу стального дымохода через перекрытие

Кирпичного дымохода

Здесь все намного сложнее:

  1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
  2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
  3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
  4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

  • размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
  • оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
  • после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
  • заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Проход дымохода через кровлю: как правильно вывести трубу через крышу

Частные дома, как правило, имеют самостоятельную систему отопления. Независимо от того каким оно будет газовым, дровяным, угольным, пеллетным или комплексным для него необходимо наличие дымохода, который отводит продукты горения наружу чаще всего через крышу. К дымоотводу предъявляют особые требования как печники, так и кровельщики,так как правильно установленный, он обеспечивает тепло дома и что немаловажно, делает это безопасно.

Дымовой канал строится в соответствии с нормами и правилами строительства и пожарной безопасности, нормативам, определяющим место расположения системы дымоудаления. Проход дымохода через крышу регламентирован СНиП 41-03-01-2003. Его обычно выполняют:

  • при строительстве нового дома;
  • при капитальном ремонте или реконструкции кровли;
  • при замене источника отопления или его смене.

Он должен быть при этом пожаробезопасным и полностью герметичным.

Как правильно выбрать место расположения дымоотвода на крыше ↑

Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.

  • Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
  • Высота дымохода над кровлей при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
  • Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.

Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

Где не рекомендуется устанавливать дымоотводящую трубу ↑

Узлы прохода лучше не устанавливать в следующих местах:

  • по соседству с мансардными окнами , поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
  • ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.

Как вывести дымоход: выбор конструкции ↑

При устройстве прохода через кровлю пользуются специальными элементами ( крышная разделка дымохода ) с фартуками, которые изготовлены из меди, свинца, нержавеющей или оцинкованной стали, рассчитанные на различные углы ската.

От чего зависит выбор конструкции узла прохода ↑

Как сделать дымоход в крыше зависит от определенный факторов:

Материал дымоотводящей трубы. Основными материалами для их изготовления являются огнеупорный кирпич, металл, керамика или асбестоцемент. Для каждого из этих материалов конструкция прохода может иметь свои особенности.

Определяющее условие для нее – температура сгорания топлива. Например, использование дров, угля или торфа для топки печей исключает использование труб из металла.

Наружная отделка дымохода. В зависимости от того, будет ли труба обложена кирпичом или оштукатурен конструкция примыкания получается совершенно разной.

Вид кровельного покрытия. Дымоходы рекомендуется строить с прямоугольным или квадратным сечения, так как для них существуют готовые доборные элементы, которые используют при устройстве примыкания к кровле. Их покупают обычно одним комплектом с кровельным материалом.

Проход трубы дымохода сквозь кровельный пирог ↑

Как известно, чтобы защитить утеплитель крыши от влаги снаружи и водяного пара, поступающего из внутренних помещений, теплоизоляционный слой заключают в два дополнительных: паро- и гидроизоляционный, причем грамотная изоляция требует непрерывности этих слоев. Но другой стороны, согласно строительным и противопожарным нормам необходимо оставлять определенное расстояние (минимум 13–25 см) от дымохода до горючих материалов, включая паро- и гидроизоляцию из полимерных пленок.

Решением этой проблемы служит обычно создание отдельного короба для прохождения трубы через крышу. Зону примыкания дымохода отделяют от остальной крыши:

  • стропильными ногами – по бокам от трубы,
  • поперечными балками, закрепленными на толщину стропил – снизу и сверху от трубы.

Расстояние от дымохода до стропил выбирается согласно требованиям тех же СНиП.

Примыкание к паро- и гидроизоляционных пленок к установленному коробу обычно выполняют по стандартной методике:

  • полотна надрезают «конвертом»;
  • их края их доводят до поперечных балок либо стропил и фиксируют при помощи скоб или гвоздей;
  • гидроизоляционную пленку далее прижимают брусьями обрешетки и контробрешетки, а пароизоляционную – основанием для укладки материала для отделки мансардного или чердачного помещения.

Чтобы максимально защитить утеплитель кровельного пирога от влаги, в месте их примыкания к стенкам короба устраивают герметичное уплотнение, используя специальную ленту или клеевой состав.

Гидроизоляция дымохода на крыше в местах примыкания трубы с кровельным покрытием ↑

Несмотря на то что узел прохода дымоотвода зависит от различных факторов, скажем, сечения трубы или типа материала для кровли, однако гидроизоляция дымохода проводится по общему принципу.

Герметизацию дымохода, обеспечивающую отвод от нее воды, которая стекает по стенкам трубы и скату, обычно выполняют при помощи фартука. Верхнюю часть фартука дымоотвода размещают на скате крыши, заводя в обязательном порядке под кровельный материал. То есть кровельный лист, расположенный выше, укладывают на фартук с нахлестом.

В случае модульного дымохода из стали для защиты от воды используется специальная крышная разделка дымохода. Они могут различаться по способу исполнения, материалу и углу наклона.

Герметизация стыков дымохода с различными кровельными материалами. ↑

Заделать трубу дымохода и защитить от воды при проходе через керамическую и цементно-песчаную черепицу можно при помощи эластичной ленты на базе свинца, алюминия. С обратной стороны на нее нанесен клеящий состав.

  • Нижней продольной стороной ленту приклеивают к кровле, другой – к трубе.
  • Часть ленты, наклеенной на дымоотвод прижимают при помощи металлической профильной планки, имеющей изогнутый профиль и закрепляют ее либо сразу на трубе, используя термостойкие дюбели, либо на штробе, выполненной предварительно в трубе.
  • Отбортовка планки герметизируется кровельным герметиком, полностью исключая тем самым проникновение влаги под ленту.

Подобные работы можно выполнить и без самоклеящейся ленты, используя традиционную разделку из металла.

Проход дымохода через мягкую кровлю осуществляют схожим способом, только эластичную ленту заменяют ендовым ковром или заводят на дымоотвод рядовую черепицу.

По такой же технологии изолируют дымоход через металлочерепицу . В этом случае фартук по большей части выполняют из гладких листов, совпадающих по цвету с листами металлочерепицы.

Дымоход через Ондулин гидроизолируют при помощи самоклеящейся изолирующей ленты Ондуфлеш.

При ширине дымохода больше 80 см, то со стороны конька за ним создают разуклонку – маленькую двускатную кровлю, выполняемую, как правило, из материала покрытия. Этот элемент предназначен для отведения дождевой воды и снега от верхнего участка трубы. Хотя, если учесть, что разуклонка может создать проблемные ситуации, лучше делать дымоходы просто уже. Помимо прочего, широкий дымоотвод – это определенное препятствие для проветривания теплоизолированной крыши и требует установки на скате до трубы и после вентиляционных элементов (вент-черепицы, аэраторов и прочего).

Как провести дымоход через крышу

Товар добавлен в корзину

Перейти в корзину или продолжить покупки?

Одним из самых трудных и ответственных моментов при монтаже дымохода считается обустройство прохода через перекрытия и крышустену. Во первом случае нужно обеспечить пожарную безопасность помещения, а во втором – и пожарную безопасность, и полную изоляцию от проникновения влаги. Если влага проникнет, то деревянная конструкция кровли со временем начнет разрушаться.

Чтобы проход перекрытия был безопасным необходимо соблюдать определенные правила. В статье мы расскажем основные шаги и правила.

Порядок монтажа ППУ (проходно-потолочного устройства) и требования к нему

1. Проходное устройство обеспечивает безопасный проход дымохода через перекрытия, стену или крышу.

2. Несмотря на то, что труба будет утеплена, она обязательно нагреется до высокой температуры. Поэтому необходимо сделать 26 сантиметровый вырез от диаметра внутренней трубы. Итоговый размер проема равен диаметру трубы по внутреннему контуру + 52см. Можно использовать лобзик или бензопилу. По периметру получившегося проема выкладывается негорючий материал Суперсил. Следом за ним – короб из негорючего материала Суперизол. Пример короба на изображении ниже.

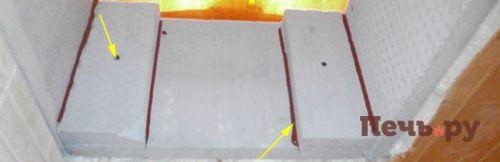

3. Короб собирается из нескольких составных частей. Затем по углам части скрепляются саморезами или герметиком. Стоит отметить, что нельзя допустить касания саморезов и дерева, так как они передают тепло. Идеальным можно считать установку без саморезов.

4. Труба вставляется во фланец и продевается в проходное устройство. Отверстие снизу закрывается фланцем. Он представляет собой лист металла, в котором заранее вырезано отверстие под диаметр трубы. Нельзя забывать, что поверхность фланца нужно изолировать от деревянной поверхности потолка.

5. Далее пространство внутри короба набивают базальтовой ватой. И закрывают сверху фланцем.

6. Таким образом, безопасное потолочно-проходное устройство состоит из: Суперсила по всему периметру, короба из Суперизола, базальтовой ваты, самой трубы.

Как делать нельзя.

1. Ранее в нашей стране активно применялись готовые ППУ из стали и базальтовой ваты. Подобные устройства в наше время считаются морально-устаревшими и не считаются безопасными!

Во-первых, они передают тепловую нагрузку от трубы на фланец и далее на деревянные конструкции. Во-вторых, не соблюдаются положенные по правилам пожарной безопасности отступы от внутренней трубы. Все это ведет к риску возникновения пожара. Особенно со временем. Когда изоляция внутри сэндвича спекается, уменьшается в объеме и проседает. Такая проходка превращается в бомбу замедленного действия.

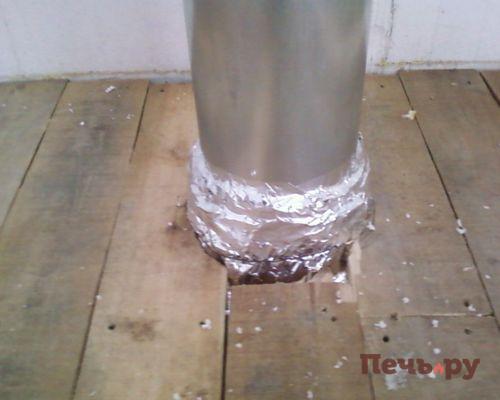

Второе: однозначно нельзя делать как на фото ниже. Маленький выпил с некачественной и тонкой изоляцией. Это еще одна распространенная ошибка.

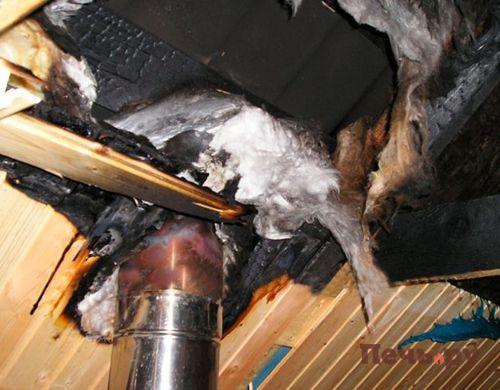

А на следующей фотографии последствия некачественного ППУ. В данном случае пожар удалось отследить практически сразу и оперативно потушить. К сожалению, так везет не всегда.

Заключение

В случае с печами и каминами основные причины пожаров – это возгорание сажи в дымоходе и нарушение норм пожарной безопасности при проходе перекрытий. На эти 2 причины приходится до 90% всех случаев возгорания!

Поэтому к вопросу изоляции и качества исполнения проходного узла нужно подойти предельно внимательно. От этого зависит ваша безопасность, безопасность ваших близких и сохранность вашего имущества.

Монтаж дымохода из сэндвич труб через крышу

Дымоход из сэндвич труб пользуется большой популярностью, так как его установка настолько проста, что с этим справится любой человек. Кроме этого, такие конструкции еще практичны и функциональны, они пожаробезопасны, просты в обслуживании.

Монтаж такого дымохода напоминает сборку конструктора и производится путем соединения отдельных деталей в определенной последовательности. Самым сложным этапом работ является вывод трубы на улицу.

Существует два варианта вывода — через стену или через крышу. Второй вариант более популярный, поэтому, именно его и будем рассматривать в этой статье.

Установка сэндвич — дымохода

В отличии от других дымоходов, этому не требуется устройство бетонного основания. Однако, и тут есть несколько нюансов которые надо учесть еще на этапе подготовки к монтажу. Первым делом, начертите схему с указанием всех размеров конструкции.

Сборка начинается от выходного патрубка котла или печки. Первый элемент дымохода — труба без утеплителя, которая вставляется в раструб и стык изолируется заглушкой. Затем, последовательно, собираются все остальные элементы. Стыки фиксируются специальными хомутами.

Видео: Проход трубы через крышу из профнастила

В тех местах, где конструкция проходит через потолок, рекомендуется сделать дополнительную теплоизоляцию. Даже несмотря на отличные теплоизоляционные свойства «сэндвичей», не исключена возможность нагрева и возгорания материалов перекрытия.

Монтаж сэндвич труб через крышу

Вывод на крышу считается самым сложным этапом монтажа. Для этого потребуется специальная деталь — крышная разделка. Она защищает кровельный пирог от соприкосновения с трубой. При выборе этой детали необходимо учесть уклон крыши, стандартный вариант разделки выпускается для крыш с уклоном от 15 до 55°.
Первый этап — разметка места, где дымоход должен выйти через кровлю. Затем, по этим отметкам вырезается отверстие, через которое труба должна свободно проходить.

Второй этап — изнутри крепится лист оцинковки, а снаружи крышная разделка. Края разделки заводятся под кровельный материал или конек. Для увеличения герметичности между трубой и разделкой используется специальный фартук, который можно регулировать.

Теперь можно устанавливать следующий элемент дымохода и наращивать его до нужной высоты. Завершающим этапом является установка на верх трубы искрогасителя, грибка, флюгера и т.п.

Соединение сэндвич-труб

Сэндвич трубы можно соединить используя один из вариантов:

  1. фланцевым способом;
  2. байонетным;
  3. по мостику холода;
  4. под дым;
  5. по конденсату.

Самые распространенные варианты соединения – два последних.

Соединение по дыму используется чтобы полностью исключить попадание угарных газов в помещение. При этом варианте, раструб следующей трубы надевается на узкую часть предыдущей. Таким образом дым не встречает на своем пути препятствия и быстро выходит наружу. Однако, если стыки будут неплотно прижаты или плохо заделаны, велика вероятность проникновения конденсата в утеплитель.

При соединении по конденсату, все делается наоборот — узкая часть верхней трубы вставляется в раструб нижней. Теперь, если появится конденсат, он будет свободно стекать вниз не попадаю внутрь сэндвича. Но, если есть хоть небольшая щель, дым ее найдет и попадет в помещение.

Тут возникает логичный вопрос — что выбрать — газ вреден для человека, а конденсат может нарушить работу дымохода. Выход – не зависимо от того, какой способ соединения выбран, нужна хорошая герметизация стыков. Для этого можно использовать специальные муфты или высокотемпературный герметик.

Несколько советов

  • Заранее сделайте разметку и начертите схему, так вы будете знать, сколько и какого материала необходимо купить.
  • В дымоходе не желательно наличие горизонтальных деталей превышающих длину 100 см.
  • Проходы труб через стены, потолок, кровлю оборудуются патрубками с теплоизоляционным материалом.
  • Дымоход не должен соприкасаться или проходить слишком близко с водопроводными и газовыми трубами, электропроводкой и другими коммуникациями.
  • Для удобного обслуживания оснастите конструкцию ревизиями или специальными стаканами.
  • Температура выходящего газа не должна превышать 500°.

На заметку! Чистить дымоход требуется 2 раза в год, с равными промежутками по времени.

За счет легкого веса и простоте устройства, дымоход из сэндвич труб можно собрать самостоятельно и вывести его через крышу.

Видео: Установка дымоходов через готовую кровлю

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
