Монтаж пластиковых водостоков – это идеальный вариант для тех, кто хочет самостоятельно защитить кровлю дома от излишней влаги. Функция водосточной системы – быстрый отвод осадков с кровли здания. От того, как она будет установлена (правильно, не правильно), будет зависеть, как долго и насколько эффективно система будет функционировать. На самом деле, водосточная система своими руками монтируется не сложно. Главное, соблюдать инструкцию по сборке и монтажу элементов системы. Монтаж пластиковых водостоков можно структурировать на несколько этапов.

Монтаж водостоков для крыши: подготовительный этап

Достоинства пластиковых водостоков следующие:

— большая популярность и конкурентоспособность;

Вместе с тем, пластиковые водостоки имеют и недостатки. Во-первых, это хрупкость конструкции. Во-вторых, если установить элементы системы не правильно, то пластик может изменить цвет или форму.

Для начала необходимо сделать все расчеты. Для расчета диаметра и длины системы, нужно учитывать высоту здания и площадь его кровли.

Шаблон расчета: высота здания=4,5м, площадь кровли=9м. При таких исходных данных для монтажа пластиковых водостоков потребуется следующее:

-трехметровые желоба (3 штуки),

— заглушки водосточного желоба (правый и левый),

— воронки (2 штуки),

— кронштейны -необходимы для крепления желоба (16 штук),

— пластиковая труба длинной 3 м (4 штуки),

— крепления трубы к стене (10 штук),

— 45-тиградусные повороты трубы (6 штук).

1) Строительный нож

Монтаж водостоков для крыши: этап монтажа

Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.

Далее устанавливают крепления для желобов.

По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.

Водосточная система своими руками продолжается установкой желобов.

Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.

Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.

Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу. Напильником зачищаются заусенцы.

Далее аналогично воронке по меткам монтируются угловые элементы желоба.

С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.

Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.

Далее, как показано на фотографии, под отводом нужно установить кронштейн трубы. Для компенсации теплового расширения при вводе в муфту труб следует оставлять зазор в 1 см.

Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).

Аналогично муфтам монтируются тройники, как показано на фотографии ниже.

Затем к нижней трубе приклеивают отвод.

Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.

На этом монтаж пластиковых водостоков завершается.

Установка пластикового водостока своими руками

Проблемы с постоянно подмокающим фундаментом и влажными стенами здания не понаслышке знакомы многим владельцам частных коттеджей. Оптимальный вариант решения проблем такого рода – установка пластиковой водосточной системы.

Особенности и этапы работ по монтажу водостока из пластика

Почему стоит сделать выбор в пользу пластика?

Разумеется, при покупке и установке водостока, каждый владелец частного дома «лелеет надежду» потратиться один раз и больше не думать о лишней влаге на протяжении многих лет.

В связи с этим, перед покупкой водосточной конструкции, он обязательно проводит сравнительный анализ водостоков, сделанных из разных материалов. Проведем такой анализ и мы, сравнив металлические и пластиковые системы:

• практически все разновидности пластиковых водоотводов отличаются большим конструкционным разнообразием, они могут иметь прямоугольную, круглую или даже фигурную форму;
• при попадании в пластиковую трубу (желоб, воронку) массы воды стекают почти бесшумно (в отличие от металлического желоба);
• оцинкованные стальные водостоки даже самого высокого качества уступают своим пластиковым аналогам по такому важному параметру, как срок беспроблемной эксплуатации;
• производство изделий из качественной стали обходится многократно дороже изготовления пластиковых конструкций;
• все рассуждения о мнимой хрупкости пластиковых водоотводов не имеют под собой никакой доказательной почвы. Многолетний опыт их использования — серьезное подтверждение долговечности и надежности пластиковых систем;
• за счет малого веса пластиковой конструкции ее очень легко собирать и монтировать. Кроме того, при таком подходе есть возможность снизить нагрузку на ряд конструктивных элементов здания;
• вероятность протечки в варианте с пластиковым водостоком – очень мала. В первую очередь это связано с геометрией пластиковых элементов конструкции.

О подготовительных работах

Грамотно составленный проект будущих сборочно-монтажных работ – хорошая возможность снизить реальные затраты. В первую очередь следует определиться с двумя важнейшими моментами: количеством водоотводных труб и длиной подвесных желобов системы.

Исходя их двух данных параметров, можно рассчитать количество прочих вспомогательных элементов, требующих установки. Речь идет о водосборных воронках, хомутах и кронштейнах-держателях, угловых коленах, заглушках на желоба и так далее.

Диаметр желобов и труб обычно подбирают, ориентируясь на два показателя – площадь кровли здания и примерный объем выпадаемых в данной местности осадков (см. специальные таблицы).

Число необходимых вспомогательных деталей будет зависеть опять-таки от площади крыши и ее конфигурации (сколько скатов). Если мы имеем дело с нестандартной или сложной кровлей, следует кроме всего прочего учесть ее каждый излом и угол. В варианте с очень протяженной крышей (длина) водосборные воронки желоба должна находиться друг от друга на расстоянии не больше чем 24 метра.

О монтаже желобов

Существует общая рекомендация по установке водосточного желоба, — соблюдение при монтаже конструкции угла в 2 градуса. Для того чтобы обеспечить плавную систему стока влаги с кровли рекомендуем применить простой и надежный метод. Устанавливаем пару крайних кронштейнов с заранее просчитанным интервалом, а оставшиеся кронштейны выставляем по веревке с интервалом 60 сантиметров и крепим их к стропильной системе или лобовым доскам.

Крайние верхние концы желобов должны располагаться на три-четыре сантиметра ниже краев скатов крыши. В этом случае снежная масса будет попадать в водоотвод без задержек.

Наружные края желобов должны быть расположены ниже внутренних, тогда в случае если вода перельется через край, она не попадет на поверхность стены.

Качественные водостоки для кровли должны быть смонтированы таким образом, чтобы влага собиралась в середине желобов. С этой целью используются специальные прокладки, которые размещаются под основаниями кронштейнов.

Монтаж желоба осуществляется по направлению от кровли к земле. Существует два основных способа провести герметизацию соединений. В данном случае речь идет о неразъемных клеевых стыках и резиновых прокладках. Каждый из этих вариантов имеет свои преимущества и минусы.

Стыковка смежных элементов производится с использованием занижений. Каждая сборочная деталь должна быть вставлена до упора. У варианта с резиновыми прокладками есть достаточной серьезный недостаток – со временем их придется менять (это неизбежно). Самостоятельная замена вышедшей из строя детали водосточной системы – достаточно непростой и трудоемкий процесс.

Стандартная длина пластиковых желобов для кровельных водостоков – три или четыре метра.

Известно, что резка пластика – очень простая работа. Тем не менее, старайтесь, чтобы количество соединений было минимальным. Каждый из образовавшихся в процессе работы заусенцев следует удалить при помощи ножа или напильника (таким образом, улучшается контакт соединений).

Если у вас небольшой одноэтажный дом, и вы сделали выбор в пользу клеевого типа соединений – сборку желоба можно произвести на земле.

Важный момент: монтаж желобов трудноосуществим без посторонней помощи.

О монтаже воронок

Водоприемные воронки крепят к желобу или к поверхности стены (во втором случае воронка одновременно играет роль дополнительной опоры и соединительной детали желоба). В варианте с навешиванием водосборника на желоб — необходимо выполнить в стенке желоба отверстие слива.

Водосборники – один из ключевых узлов всей системы. Попадание листвы или различного мусора внутрь воронки может привести к тому, что проход будет закупорен. Результатом этого нередко становится разрыв водоотводных труб. В связи с этим не будет лишним оснащение воронок «опциями» для сбора мусора (речь о сетках и пауках).

О монтаже труб

Чаще всего при монтаже водоотводной трубы к стене применяется колено с углом 35 градусов. Применение такого колена обеспечивает плавность стока воды в дальнейшем.

Крепеж конструкции к стене производится при помощи двух (или более) хомутов-держателей (интервал между хомутами – 2 метра). Рекомендуемый интервал между водостоком и поверхностью стены – 3 сантиметра. На эту цифру можно ориентироваться при нарезке отрезков труб, соединяющих колена (здесь необходимо учитывать длину стыковочных участков внутри и длину фитингов – с внешней стороны).

К нижним концам труб крепятся водоотметы, которые необходимы для отвода водяных потоков от стен.

Если речь идет об устройстве водосточной системы в доме, где люди будут проживать на постоянной основе, стоит потратиться на греющий кабель. Подобная «опция — хороший способ предотвращения наледи в трубах, водосборниках и воронках водостока.

Видео: Монтаж водостоков из ПВХ

Установка пластикового водостока своими руками

Проблемы с постоянно подмокающим фундаментом и влажными стенами здания не понаслышке знакомы многим владельцам частных коттеджей. Оптимальный вариант решения проблем такого рода – установка пластиковой водосточной системы.

Особенности и этапы работ по монтажу водостока из пластика

Почему стоит сделать выбор в пользу пластика?

Разумеется, при покупке и установке водостока, каждый владелец частного дома «лелеет надежду» потратиться один раз и больше не думать о лишней влаге на протяжении многих лет.

В связи с этим, перед покупкой водосточной конструкции, он обязательно проводит сравнительный анализ водостоков, сделанных из разных материалов. Проведем такой анализ и мы, сравнив металлические и пластиковые системы:

• практически все разновидности пластиковых водоотводов отличаются большим конструкционным разнообразием, они могут иметь прямоугольную, круглую или даже фигурную форму;
• при попадании в пластиковую трубу (желоб, воронку) массы воды стекают почти бесшумно (в отличие от металлического желоба);
• оцинкованные стальные водостоки даже самого высокого качества уступают своим пластиковым аналогам по такому важному параметру, как срок беспроблемной эксплуатации;
• производство изделий из качественной стали обходится многократно дороже изготовления пластиковых конструкций;
• все рассуждения о мнимой хрупкости пластиковых водоотводов не имеют под собой никакой доказательной почвы. Многолетний опыт их использования — серьезное подтверждение долговечности и надежности пластиковых систем;
• за счет малого веса пластиковой конструкции ее очень легко собирать и монтировать. Кроме того, при таком подходе есть возможность снизить нагрузку на ряд конструктивных элементов здания;
• вероятность протечки в варианте с пластиковым водостоком – очень мала. В первую очередь это связано с геометрией пластиковых элементов конструкции.

О подготовительных работах

Грамотно составленный проект будущих сборочно-монтажных работ – хорошая возможность снизить реальные затраты. В первую очередь следует определиться с двумя важнейшими моментами: количеством водоотводных труб и длиной подвесных желобов системы.

Исходя их двух данных параметров, можно рассчитать количество прочих вспомогательных элементов, требующих установки. Речь идет о водосборных воронках, хомутах и кронштейнах-держателях, угловых коленах, заглушках на желоба и так далее.

Диаметр желобов и труб обычно подбирают, ориентируясь на два показателя – площадь кровли здания и примерный объем выпадаемых в данной местности осадков (см. специальные таблицы).

Число необходимых вспомогательных деталей будет зависеть опять-таки от площади крыши и ее конфигурации (сколько скатов). Если мы имеем дело с нестандартной или сложной кровлей, следует кроме всего прочего учесть ее каждый излом и угол. В варианте с очень протяженной крышей (длина) водосборные воронки желоба должна находиться друг от друга на расстоянии не больше чем 24 метра.

О монтаже желобов

Существует общая рекомендация по установке водосточного желоба, — соблюдение при монтаже конструкции угла в 2 градуса. Для того чтобы обеспечить плавную систему стока влаги с кровли рекомендуем применить простой и надежный метод. Устанавливаем пару крайних кронштейнов с заранее просчитанным интервалом, а оставшиеся кронштейны выставляем по веревке с интервалом 60 сантиметров и крепим их к стропильной системе или лобовым доскам.

Крайние верхние концы желобов должны располагаться на три-четыре сантиметра ниже краев скатов крыши. В этом случае снежная масса будет попадать в водоотвод без задержек.

Наружные края желобов должны быть расположены ниже внутренних, тогда в случае если вода перельется через край, она не попадет на поверхность стены.

Качественные водостоки для кровли должны быть смонтированы таким образом, чтобы влага собиралась в середине желобов. С этой целью используются специальные прокладки, которые размещаются под основаниями кронштейнов.

Монтаж желоба осуществляется по направлению от кровли к земле. Существует два основных способа провести герметизацию соединений. В данном случае речь идет о неразъемных клеевых стыках и резиновых прокладках. Каждый из этих вариантов имеет свои преимущества и минусы.

Стыковка смежных элементов производится с использованием занижений. Каждая сборочная деталь должна быть вставлена до упора. У варианта с резиновыми прокладками есть достаточной серьезный недостаток – со временем их придется менять (это неизбежно). Самостоятельная замена вышедшей из строя детали водосточной системы – достаточно непростой и трудоемкий процесс.

Стандартная длина пластиковых желобов для кровельных водостоков – три или четыре метра.

Известно, что резка пластика – очень простая работа. Тем не менее, старайтесь, чтобы количество соединений было минимальным. Каждый из образовавшихся в процессе работы заусенцев следует удалить при помощи ножа или напильника (таким образом, улучшается контакт соединений).

Если у вас небольшой одноэтажный дом, и вы сделали выбор в пользу клеевого типа соединений – сборку желоба можно произвести на земле.

Важный момент: монтаж желобов трудноосуществим без посторонней помощи.

О монтаже воронок

Водоприемные воронки крепят к желобу или к поверхности стены (во втором случае воронка одновременно играет роль дополнительной опоры и соединительной детали желоба). В варианте с навешиванием водосборника на желоб — необходимо выполнить в стенке желоба отверстие слива.

Водосборники – один из ключевых узлов всей системы. Попадание листвы или различного мусора внутрь воронки может привести к тому, что проход будет закупорен. Результатом этого нередко становится разрыв водоотводных труб. В связи с этим не будет лишним оснащение воронок «опциями» для сбора мусора (речь о сетках и пауках).

О монтаже труб

Чаще всего при монтаже водоотводной трубы к стене применяется колено с углом 35 градусов. Применение такого колена обеспечивает плавность стока воды в дальнейшем.

Крепеж конструкции к стене производится при помощи двух (или более) хомутов-держателей (интервал между хомутами – 2 метра). Рекомендуемый интервал между водостоком и поверхностью стены – 3 сантиметра. На эту цифру можно ориентироваться при нарезке отрезков труб, соединяющих колена (здесь необходимо учитывать длину стыковочных участков внутри и длину фитингов – с внешней стороны).

К нижним концам труб крепятся водоотметы, которые необходимы для отвода водяных потоков от стен.

Если речь идет об устройстве водосточной системы в доме, где люди будут проживать на постоянной основе, стоит потратиться на греющий кабель. Подобная «опция — хороший способ предотвращения наледи в трубах, водосборниках и воронках водостока.

Видео: Монтаж водостоков из ПВХ

Пластиковые водостоки для крыши – комплектация и монтаж

Некоторые домовладельцы опасаются использовать водостоки из пластика. В умах потребителей утвердилось мнение, что изделия из пластика менее надежны, чем из металла. Этот материал воспринимается как синоним ненадёжности, хрупкости, недолговечности. Однако, это утверждение давно не соответствует истине, ведь современные комплектующие для сборки системы стока талой и дождевой воды с крыши из поливинилхлорида по сроку эксплуатации, герметичности и качеству намного превосходит металлические аналоги. В этой статье мы сравним пластиковые водостоки с продукцией из других материалов, обсудим положительный стороны и правила монтажа.

Устройство и комплектация

Современные водостоки из пластика производят из поливинилхлорида, термопластичного полимера, который является продуктом переработки нефти. Для обеспечения стока воды с крыши производители предлагают обширный ассортимент комплектующих, собрав которые можно получить любую конфигурацию. Монтаж водостока крыши используют следующие элементы из пластика:

1. Водосточные желоба. Они принимают жидкость, стекающую со скатов и переносят к месту сбора в водоприемную воронку. Такие водостоки, в отличии от металлических, обладают более широким выбором размеров сечения желоба.
2. Муфта желоба. Это деталь, необходимая для соединения отрезков желоба между собой. Муфта имеет укороченную длину и монтируется с помощью силиконового герметика или резинового уплотнителя.
3. Угол желоба. Этот элемент водостока используют для придания желобу нужного направления. Самые распатроненные детали имеют угол 90 градусов, однако, некоторые производители выпускают и другие.
4. Кронштейн желоба. Пластиковый держатель в виде крючка, который закрепляют на лобовую доску и вставляют в него желоб.
5. Заглушка желоба. Это делать пластикового водостока, которую надевают на конец желоба, противоположный водоприемной воронке, чтобы ограничить неорганизованный сток воды.
6. Водоприемная воронка. Важнейший элемент водостока, в которые собирается вода из желоба и попадает в трубу слива. Внешне эта детали выглядит как короткий желоб с воронковидным отростком.
7. Труба слива. Так называют вертикально расположенную трубу, соединяющуюся с воронкой и обеспечивающую перенос воды к ливневой канализации.
8. Наконечник трубы слива. Сегмент трубы, снижающий скорость падения воды, загнутый таким образом, чтобы вода с крыши плавно стекала.
9. Кронштейн для трубы слива. Крепление в виде кольца, с помощью которого выполняют монтаж трубы на стену.

Не в пример металлическим водостокам, пластиковые предоставляют возможность оборудовать сток воды для любой конфигурации крыши. Монтаж возможен даже если угол между скатами не 90 градусов, так как изделия из пластика легко подогнать по размер, обрезав обычной ножовкой.

Плюсы пластикового стока

Пластиковые водостоки пока применяют реже, чем металлические. Однако, использование высококачественного материала для их производства позволяет поднять на новый уровень эффективность сбора и переноса воды со скатов крыши. Чтобы убедить в практичности водосточных систем из поливинилхлорида, достаточно перечислить их эксплуатационные характеристики:

1. Устойчивость к коррозии. Сравнивая продукцию, из металла и пластика, кровельные мастера отмечают, что поливинилхлорид не реагирует с водой, поэтому служит дольше.
2. Легкий вес. Пожалуй, это основной плюс пластиковых элементов. Так как весят они существенно меньше металлических, их монтаж не сопряжен с усилением стропильной системы.
3. Малошумность. Металлические водостоки имеют большую резонирующую способность, поэтому работают шумно, многократно усиливая звук падающей воды. С пестиковыми такой проблемы не возникает, они функционируют практически бесшумно.
4. Простота установки. Элементы водосточной системы водостока плотно стыкуются между собой без применения специального инструмента, поэтому домовладельцы безбоязненно выполняют их монтаж своими руками.
5. Низкая цена. Стоимость погонного метра пластикового стока в комплекте с крепежом ниже, чем металлического. Кроме того, долгий срок службы длиной 50-60 лет полностью окупает затраты на его монтаж.
6. Разнообразная палитра. Добавляя в пластик красящий пигмент, производители придают ему насыщенные цвета, которые подходят к цветовой гамме кровельных материалов.

Обратите внимание! Особенность стока крыши из пластика в том, что при перепаде температур он изменяет свой объем. Это свойства часто становится причиной деформации элементов их поливинилхлорида при первых заморозках, если установка выполнялась без компенсационных деталей. Детали, компенсирующие изменение размера, нужны для крепления воронок, углов и ограничителей.

Недостатки

Каждый материал для производства водостоков крыши обладает слабыми сторонами, о которых следует знать и учитывать при выборе и установке. Несмотря неоспоримые достоинства пластика, элементы для сборки водосточных систем из него имеют следующие недостатки:

Низкая устойчивость к механическим воздействиям. Недостаточная прочность – своего рода «ахиллесова пята» пластиковых водостоков. Не сосчитать, сколько из них поломались, не выдержав обильного схода снега с крыши во время таяния или снегопадов. Поэтому опытные строители предостерегают от использования систем из пластика в регионах с большим количеством осадков и на высокоэтажных домах.

Важно! Обилие производителей и отсутствие государственного контроля создали в строительном рынке ситуацию, когда размеры деталей некем не регламентируются и сильно разнятся. Чтобы прилеганием между элементами водостока было наилучшим, приобретайте все комплектующие производства одной фирмы.

Технология монтажа

Главное условие эффективной работы стока воды со скатов – качественный, аккуратный монтаж в соответствии с требованиями технологии. Установку водостока начинают после сборки стропильного каркаса и монтажа обрешетки. Чтобы защитить древесину стропил от проникновения влаги, их укрывают дополнительным слоем гидроизоляции. Чтобы установить водостоки пластиковые, действуют следующим образом:

На лобовую доску наносят разметку расположения водосточного желоба. Его размещают с уклоном 3-5 градусов в сторону водоприемной воронки. Воронки размещают около угла крыши. Чтобы выдержать необходимый уклон, натягивают шнурку.

Обратите внимание! Производители рекомендуют устанавливать водостоки из пластика +5 градусов и больше. Это необходимо, чтобы пластиковые элементы проняли свои нормальные размеры. Чтобы водосток не повредился при повышении или понижении температуры используют компенсационные детали и завинчивают саморезы не до конца, оставляя зазор.

Видео-инструкция

Пластиковые водостоки: как систему подобрать, рассчитать и установить самостоятельно?

Казалось бы, с укладкой кровельного покрытия можно считать сооружение крыши завершенным. Однако хорошо утепленная, герметичная, красиво отделанная кровля — это еще, как говорится, полдела. Без грамотно смонтированной водосточной системы от атмосферной влаги может серьезно пострадать не только сама новенькая крыша (в зоне риска лобовая доска, карнизные свесы), но и фасады дома и даже его фундамент

Современное решение для организации отвода воды с крыши — пластиковые водостоки. Так, компания ТЕХНОНИКОЛЬ выпускает системы из гранулированного компаунда на основе первичной ПВХ-смолы. Фитинги (муфты, колена, соединители желобов, угловые элементы, заглушки), водоприемные воронки, сливы и хомуты изготавливают пресс-формованием, а для получения длинномеров — труб и желобов — используют метод коэкструзии, позволяющий компенсировать склонность материала к температурному расширению-сжатию и исключить возможность его перегрева и деформации. Чтобы повысить устойчивость изделий к механическим нагрузкам, на их внутренней поверхности предусмотрены ребра жесткости.

Конструкция крыши

Технология производства обеспечивает изделиям стабильное качество, точность геометрических размеров и высокую степень декоративности (безупречный глянец поверхностей, округлые формы внешних углов). Они характеризуются ударопрочностью, морозостойкостью (предназначены для применения в диапазоне температур от –50 до +50⁰С), абсолютно водонепроницаемы и не чувствительны к УФ-излучению — не выгорают и сохраняют равномерность цвета на протяжении всего срока эксплуатации. В отличие от металлических систем, им не грозит коррозия даже в местах механических повреждений, на них не остается вмятин и образуется меньше наледи, а кроме того, пластиковые водостоки гораздо менее «шумные». Продукт сертифицирован и имеет 15-летнюю комплексную гарантию производителя.

Легкость водостоков из ПВХ, продуманность технических решений, позволяющая достичь исключительной герметичности соединений, а также универсальность элементов делает монтаж системы понятным и доступным даже для тех исполнителей, кто не имеет навыков в проведении подобных работ. Чтобы правильно установить водосток своими силами, нужно лишь внимательно ознакомиться с инструкцией производителя и точно следовать его рекомендациям. Важно: если монтировать систему до того, как на крышу будет уложено кровельное покрытие, это поможет избежать непредвиденных сложностей.

Соблюдение технологии монтажа и своевременное обслуживание обеспечат надежную работу водосточных систем ТЕХНОНИКОЛЬ в течение как минимум 50 лет

Чтобы определить перечень и точное число комплектующих для создания водосточной системы, необходимой вашему дому, можно воспользоваться специальным калькулятором. Достаточно указать определенные параметры строения (количество и длину карнизных свесов, площадь скатов, высоту стен здания и др.), выбрать один из пяти предлагаемых вариантов дизайна и получить результаты расчета вместе с суммарной стоимостью комплекта.

Этапы монтажа

1. Разметка и установка кронштейнов и водосливных воронок

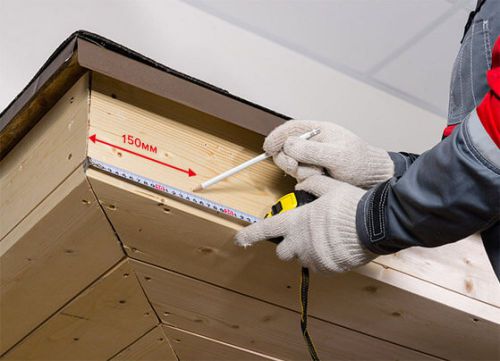

Нанесение точки крепления крайнего кронштейна

Отступив от угла карниза не более 150 мм, наметьте точки крепления крайних кронштейнов. Определите место расположения воронки: она может находиться как ближе к углу, так и посередине карниза, но обязательно в самой нижней точке. Воронку и крайние кронштейны крепят относительно друг друга так, чтобы последние создавали уклон в сторону водослива (он должен составлять 3,5 мм на 1 м длины желоба). Натянув по заданному уклону шнур, с шагом 500–600 мм фиксируют промежуточные кронштейны. При этом те из них, что являются ближайшими к воронке, устанавливают на расстоянии 100–150 мм от нее.

Воронки притягивают саморезами прямо к лобовой доске, а при ее отсутствии — крепят либо на металлические кронштейны, либо на пластиковые кронштейны с металлическими удлинителями, которые, в свою очередь, фиксируют к боковой или верхней плоскости стропильной ноги. Боковые удлинители применимы на уже готовых крышах (в том числе реконструируемых), а прямые можно использовать только в процессе монтажа кровли, притом, если шаг кронштейнов и стропил не совпадает, потребуется сооружение сплошного основания из плит ОСП-3. Особое удобство работы с удлинителями заключается в том, что на них предусмотрены отверстия с рисками, позволяющие регулировать положение кронштейна.

Согласно инструкции производителя, монтаж пластиковой водосточной системы следует выполнять при температуре воздуха не ниже +5⁰С

Правильная установка водосточной системы и желобов для крыши своими руками

Приобрести в наше время качественную водосточную систему в магазине – задача вполне разрешимая, но установить правильно своими руками под силу не каждому молодому хозяину. Водосток сохранит стены и фундамент дома на долгие годы.

Производители вместе с комплектующими деталями конструкции прикладывают инструкцию по монтажу пластиковой системы, которая служит от 6 до 12 лет и дает возможность провести установку своими руками. Основная нагрузка по сбору и отводу воды приходится на трубы и желоба. Для крепления их между собой и с крышей применяются такие детали, как:

Эксплуатационная характеристика водостока

Надежность и прочность водостока в период эксплуатации зависит от правильности крепления всех этих элементов к основным деталям водосточной системы и к крыше.

Крепление водоприемной воронки и несущих кронштейнов

Монтаж водосточной системы из пластика начинается с определения количества и расположение водосточных труб на вашем доме и на крыше. Водоприемная воронка правильно крепится к зданию первой, особенно если служит соединителем желоба. К кровельной части крыши монтируется посредством кронштейнов. Затем крепятся желоба при помощи клея герметика или бесклеевым способом при помощи заглушки с резиновыми прокладками. В месте крепления желоба к воронке необходимо вырезать отверстия ножовкой с мелкими зубцами, а затем зачистить их.

Во время покупки водостока следует обратить внимание на технологию крепления деталей между собой: система, в которой воронка сразу крепится к желобу, ни в коем случае не требует первичного монтажа самой воронки к кровельной части.

Вторым шагом монтажа своими руками называется установка кронштейнов к крыше. Кронштейны крепятся к крыше правильно по прилагаемой инструкции на расстоянии 60–70 см к ветровой (лобовой) доске крыши, если кровельное покрытие еще не уложено, то к стропильной ноге. Необходимо установить кронштейны таким образом, чтобы желоб водостока находился под наклоном к воронке в 3–5 мм. Для обеспечения этого условия ветровые доски крыши должны закрепляться на здании идеально ровно.

Ровность крепления крыши проверяется строительным уровнем самостоятельно. Каждый кронштейн выдерживает тяжесть весом до 80 кг, но часто пользователи в целях экономии покупают не положенное по технологии количество деталей, а следуя принципу экономии.

Обратите внимание: если купить меньшее количество кронштейнов, чем указано в инструкции, пластиковый водосток очень скоро может провиснуть, деформироваться, что приведет к смене самих деталей и пластиковой системы в целом.

Монтаж желоба и капельника

Третьим шагом будет монтаж желоба к воронке своими руками. Теперь берутся несколько желобов и правильно вставляются в держатели, расположенные на нижнем конце воронки, слегка придавливаются и отпускаются, чтобы края зафиксировались соединителем. Место стыка обрабатывается клеем, укрепляющим детали водостока и не позволяющим им давать течь. Если есть необходимость уменьшить длину пластиковой системы своими руками, берется болгарка и напильник для обтачивания места распила правильно. Желоба желательно лучше установить ниже уровня кровли – это будет способствовать лучшему оттоку осадков и препятствовать их переливанию.

Требуется учесть, что водосточная пластиковая система, части которой соединены клеевым способом, не поддается демонтажу и повторной сборке. Будьте предельно внимательны при нанесении герметика.

После удачной установки желоба монтируется капельник своими руками. Он крепится к стропильной ноге крыши, обеспечивает функцию лучшего сбора влаги и направления ее в водосток. Капельник в идеале должен заходить в желоб на 2–2,5 см. Далее следует монтировать заглушки своими руками в местах изгибов конструкции с целью надежного закрытия стыков.

Установка водосточных труб посредством необходимых инструментов

Затем монтируются к стене водосточные трубы своими руками по принципу «сверху – вниз», т. е. от воронки и желоба. Необходимо располагать пластиковые трубы таким образом, чтобы расстояние между ними и стеной составляло 4-9 см. Посредством соединительных муфт трубы собираются в единую конструкцию своими руками и крепятся хомутами к стене. Сразу же происходит установка тройника – разветвителя, если в этом имеется необходимость. Конечным этапом является монтаж слива своими руками, который должен располагаться в 25 см над землей. Если планируется установить линейный слив, то расстояние должно сократиться до 15 см.

Полная установка пластиковой водосточной системы своими руками происходит при помощи:

Пользовательские рекомендации

Во время установки и пользования пластиковым водостоком необходимо придерживаться нескольких нехитрых правил.

• Устанавливать систему рекомендуется при температуре воздуха выше нуля, но ни в коем случае ни при морозе. Пластик может растрескаться от механического воздействия. Пластиковые детали не следует также хранить в упаковке под прямыми солнечными лучами.
• Необходимо установить в водосборную воронку решетку – листоуловитель во избежание засорения водоотвода мусором либо привести в действие встроенное защитное приспособление в воронке, которое предусмотрено производителем.
• Предупреждением обледенения водостока служит нагревательная система антиобледенения. Делается расчет линий нагревательного кабеля и его мощности.
• Чтобы не возникло переполнения водосточной системы осадками, характерными для отдельных регионов страны, пользователям следует выполнять рекомендации производителя конкретного водостока.
