Как замерить арочное окно

Особенности замеров арочных и непрямоугольных конструкций из ПВХ

Особенности замеров арочных и непрямоугольных конструкций из ПВХ

Основные виды арок:
1. Полуциркульная арка (рис. 1) Строится из одного центра. Арка представляет собой половину окружности

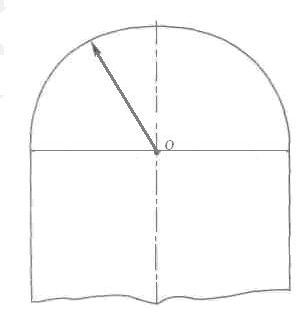

Рисунок 1 Полуциркульная арка

2. Пологая арка (рис. 2) Строится из одного центра, который находится ниже прямоугольной части окна.
Рисунок 2 Пологая арка

3. Коробовая (лучковая) арка (рис. 3) Строится из трех центров. Первый центр О находится гораздо ниже верхней части арки (прямоугольной части окна), остальные два центра 01 и 02 расположены ближе к самой верхней части арки. Чтобы вычертить такую арку, применяют изготовленный из плотного картона, ДВП или фанеры шаблон в соответствии с конфигурацией внешней части оконного проема. На шаблоне проводят три вертикальные оси — одну центральную и две боковых, определяющих ширину арки. Затем проводят две или три горизонтальных оси и по ним подбирают кривую. Сначала вычерчивают самую пологую часть, а затем к ней подбирают боковые закругленные части арки. Для построения такой арки также можно воспользоваться ниткой или шпагатом. Если в верхнюю горизонтальную ось вбить два гвоздя на одинаковом расстоянии от вертикальных боковых осей, а внизу на необходимом расстоянии от верха арки — один гвоздь с закрепленной на нём ниткой, натянуть её и вращать влево и вправо, то нитка, перегнувшись через точки О1 и О2 , вычертит требуемую кривую.

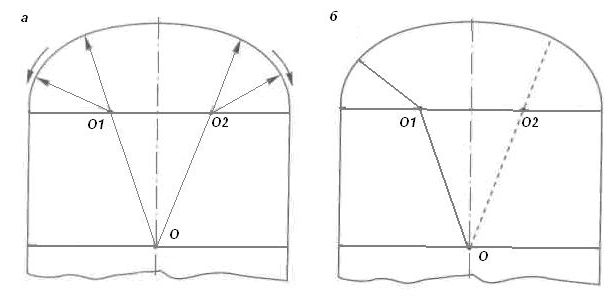

Рисунок 4 Построение коробовой лучковой арки: а- с помощью шаблона; б- с помощью веревки.

4. Стрельчатая простая арка (рис. 4) Строится из двух центров. Сначала проводят горизонтальную ось, а перпендикулярно ей — вертикальную, образуя при этом точку О. От этой точки (центра) от¬меряют половину ширины арки и ставят точки 01 и 02. Эти точки, в зависимости от ширины арок и кривизны стрелы, могут быть около стен арки или с отступом от неё. Во избежание вычерчивания стрел различной кривизны точки должны быть определены очень точно.

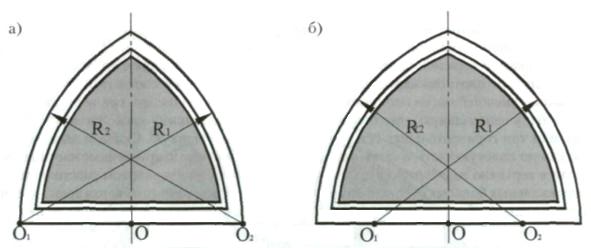

Рисунок 4 Простая стрельчатая арка: а — узкая; б — широкая

5. Стрельчатая сложная арка (рис. 5) Строится из четырёх и более центров, в зависимости от формы арки, т.е. кривизны её очертаний. Сначала проводят горизонтальную ось, а перпендикулярно ей — вертикальную, образуя при этом точку О. Затем от вертикальной оси отмеряют по половине ширины арки и ставят точки О1 и 02. Из точки О вычерчивают часть арки до определённой её высоты и ставят точки или проводят горизонтальную ось (пунктиром), ограничивая вычерченные арки до нужной высоты. Затем с наружной стороны арки подбирают точки 03 и 04 так, чтобы они дали возможность вытянуть кривые, которые бы сошлись с ранее вытянутыми нижними частями арки и в её вершине или в так называемом замке.

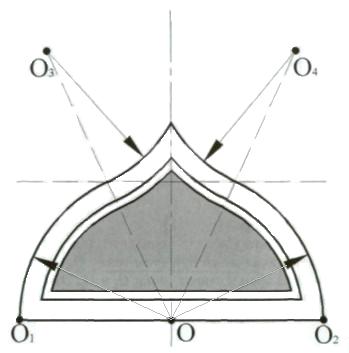

Рисунок 5 Сложная стрельчатая арка

При проведении замеров арочных светопрозрачных конструкций используются следующие основные способы определения размеров арочной части:

  • при правильной окружности арочной части конструкции определяется ее радиус или строится сложная арка в соответствии с вышеприведенными рекомендациями;
  • при помощи изготовления шаблона арочной (непрямоугольной) части конструкции;
  • определение арочной (непрямоугольной) части конструкции с помощью по¬строения координатной сетки.

В качестве материала для изготовления шаблона можно использовать плотный картон, ДВП, фанеру и т.п. Шаблон прикладывается с внешней стороны проёма, и обрисовывается его контур. Иногда замерщики используют какие-либо подсобные приспособления для изготовления шаблона.
Совет. При определении размеров арочной части можно использовать кусок электрического кабеля в свинцовой оболочке, хорошо сохраняющего форму. Приложить этот кабель к арочной части проёма, а затем обрисовать на шаблоне.

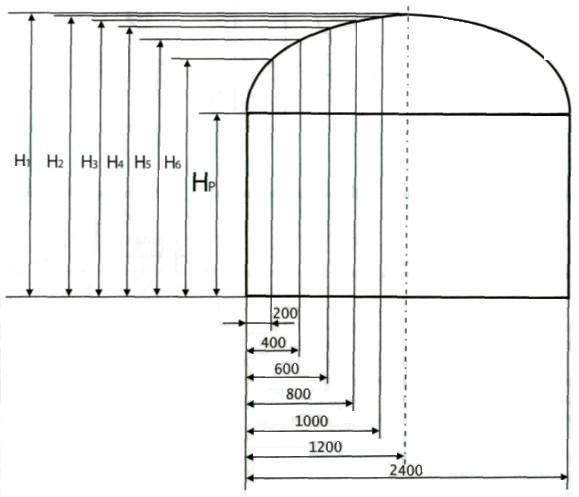

Рисунок 6 Использование метода построения координатной сетки

При наличии четверти к рисунку прибавляется размер, равный величине захода профиля за четверть, а при отсутствии четверти вычитается размер монтажного зазора.
При использовании метода построения координатной сетки (рис.6) производятся замеры высоты конструкции через каждые 150-200 мм, а затем по результатам замеров строится кривая. По полученной кривой рассчитывается конфигурация не¬прямоугольной части конструкции с учетом наличия или отсутствия четвертей. При проведении замеров непрямоугольных окон (трапециевидных, треугольных и т.п.) рекомендуется использовать угломеры, лазерные уровни с горизонтальным и вертикальным положением луча и лазерные дальномеры для составления точного чертежа оконного проёма.

Статья подготовлена с использованием учебного пособия: Шленов Н.Г. Железкин В.Г. «Руководство по замерам проемов для установки деревянных светопрозрачных конструкций»
