Установка водонагревателя Термекс своими руками

Водонагреватели Термекс – обыкновенные модели, рядовые армии бытовых приборов. Самостоятельная установка водонагревателя Термекс – образец заурядной операции, Перечислим ключевые моменты.

Главные моменты при установке водонагревателей Термекс

Рассмотрим, как проводится самостоятельная установка водонагревателя Термекс. Обратим внимание на моменты, упоминающиеся вскользь. Кстати, не забывайте – сантехника целиком одевается минимум на три с половиной витка. В противном случае дорезают резьбу. Самостоятельная установка водонагревателя Термекс ведется по стандартной схеме. Подчеркнем лишь замалчиваемые места.

Нельзя эксплуатировать водонагреватель Термекс без магниевого анода. В обогревательной технике магниевый анод защищает алюминий и сталь против электрохимической коррозии в цепях с элементами из меди. Это прописано в СНиПах. Запрещено эксплуатировать железные и алюминиевые конструкции ниже по течению от медных.

Сказанное касается и водонагревателей. Часто ТЭН используют медный. Медь хорошо проводит тепло, КПД прибора растет. Встречаются стальные ТЭНы. Это связано с электрохимической коррозией: разница электрических потенциалов между стальными баком и ТЭНом равна нулю. Следовательно, разрушение блокируется. Хотим отметить – процесс электрохимической коррозии не связан с 220 В из розетки. Металлы в природе имеют естественный потенциал. Медь стоит на правом краю в ряду величин заряда, магний – на левом.

При образовании между двумя металлами токопроводящей среды начинается перенос зарядов. В результате один материал становится донором, разрушаясь. Баки водонагревателей, не считая проточных моделей, изготавливаются из стали. В ряде случаев сплав легируется, получает свойства нержавейки, в других покрывается эмалью. Третьего не дано. При нарушении защитного слоя сталь обретает контакт с водой. В результате, если выше по течению притаилась медь, стартует процесс электрохимической коррозии. Тем сильнее, что на малую оцарапанную площадь стали приходится полная сила удара. За счет этого процесс электрохимической коррозии проходит быстро. Бак начинает течь, повреждение замене по гарантии либо починке не подлежит. Делайте выводы.

Залатать бак сложно – придется содрать внешнюю теплоизоляцию, приклеенную (пена) к стенкам снаружи. Необходимо проведение и пассивации мест повреждения изнутри. Процесс простым и безопасным не назовешь. Четко представляйте – эксплуатация водонагревателя без магниевого анода недопустима.

Обратите внимание – баки проточных моделей делаются медными, чтобы не ставить магниевый анод, для которого внутри попросту нет места. Кран из неоцинкованной стали постепенно съест коррозия. Для защиты используйте кран из оцинкованной стали (медных в продаже нет).

Можно ли ставить водонагреватель Термекс кверху ногами

Водонагреватель Термекс нельзя ставить в обход инструкции. Бывает, нужен прибор с верхней подводкой. Выход – купить новый водонагреватель.

В нормальном состоянии, когда Термекс висит правильно, отверстие заборной трубки внутри бака входит в верхней четверти, а впускной в нижней четверти. ТЭН расположен на дне, между спиралями проходит щуп термостата, отвечающего за отключение прибора при перегреве. Определяется температура воды, а не ТЭНа. Как работает схема:

  1. Вода приходит снизу, разбивается о рассекатель (горизонтальная пластина над входным патрубком), попадает на спираль.
  2. ТЭН греет воду, пока термостат не покажет, что процесс пора завершить. Для этого измеряется температура среды.
  3. Забор идет в верхней четверти, где температура в силу законов физики наиболее велика, поэтому снизу под давлением из стояка заходит новая порция.

Перевернем бак вверх ногами:

  1. Холодная вода заходит сверху, ударяется о рассекатель.
  2. Снизу скапливается часть струи, миновавшая ТЭН. Прибор не выдерживает тепловой режим.
  3. Стоит открыть кран, как забор пойдет снизу. Горячая вода постепенно дойдет до этой точки, возможно обжечься.

Ничего страшного, пока в стояке не отключат воду, причем обычно без предупреждения. В нормальном состоянии, когда водонагреватель подвешен правильно, вода в баке не опустится ниже трех четвертей. Стоит перевернуть бак, ТЭН окажется в воздухе (из стояка зайдет подушка). Получается – спирали греют, но висящий в воздухе щуп не может правильно определить режим. Спирали перегреваются и выгорают. Ремонт по гарантии исключен, готовьтесь повозиться в осадке и грязи бака для устранения неисправности.

Присутствие обратного клапана в водонагревателях Термекс

В магазине обратный клапан помечен стрелкой течения воды и сопряжен с перепускным клапаном (ребристый штуцер на фото). Это нужно:

  • Когда вода заходит в бак из стояка (в первый раз придется приоткрыть смеситель, дать ток воздуху). Система без этого работает, просто сверху скопится подушка, и при пользовании душем сойдет. Придется выждать время.
  • Лишь давление внутри бака сравнялось со стояком, обратный клапан захлопывается. ТЭН начинает греть воду. Коэффициент теплового расширения стали меньше, чем у воды. Бак начинает выгибаться давлением. Обратно в стояк воду не пускает клапан. Деформация вызывает повреждение бака, приводящее к трещинам защитного эмалевого покрытия и коррозии (смотри выше). Перепускной клапан при давлении стравливает излишек жидкости.

Обратный клапан предотвращает уход нагретой воды в стояк. Пользоваться водонагревателем при пустом кране допустимо. При перекрытии крана сливают верхнюю часть бака, однако процентов 80 останется внутри. Чтобы пользоваться и ею, на входе в водонагреватель, на входном патрубке ставят тройник, вода забирается через вентиль при необходимости. Важно сделать правильную схему разводки. Тройник стоит между водонагревателем и перепускным клапаном.

Упомянем правило врезания тройника. Обычно в баке скапливается осадок. Если врезать обратный клапан в нижний отвод тройника, при отключении воды и попытке опорожнить бак через боковой отвод грязь осядет на клапане, что неблагоприятно для работы последнего. Выгодно смотрится схема, когда питание водонагревателя ведется сбоку, а аварийный слив уходит отвесно вниз. В этом случае частично чистку бака проводим без разборки бака и извлечения ТЭНа, что весьма удобно. Возьмите на заметку.

Возле стояка поставьте фильтр грубой очистки – обратному клапану не нравится грязь. Внутренний канал напоминает латинскую V, поставленную набок. В вершине стоит сетка, а входная стенка по правилам имеет отрицательный уклон (направлена вниз), внутри скапливается грязь. Отклонитесь от правил, при плановом либо аварийном отключении воды ржавчина смоется в стояк. Но отклонение не положено. Путный хозяин фильтр в состоянии прочистить самостоятельно. Признаки: плохо набирается бак, а вода через отвод сливается хорошо. Если чистка не помогла, дело в обратном клапане, следует снять арматуру и промыть.

Перед установкой водонагревателя Термекс удостоверьтесь в наличии удобного подхода к прибору. Быстро убедитесь: снять ТЭН – непростая задача. Если нет желания самостоятельно устанавливать водонагреватель Термекс повторно, побеспокойтесь о плановом обслуживании заранее. Инструкция по эксплуатации четко говорит, сколько раз в год чистить изделие путем стопроцентного опорожнения бака.

Сообщества › Сделай Сам › Блог › Вопрос про подвес водонагревателя

Всех приветствую. В связи с конскими тарифами на горячую воду, решили приобрести водогрей. Дом у нас электрический, поэтому цена низкая.

Выбрал определённый вариант и далее впал в ступор: стена из блоков, внутри есть пустоты.

Какие надо применять анкеры, боюсь комплектные не подойдут?

Смотрите также

Комментарии 78

Расковыряй дырку в блоке и залей ее бетоном
А потом вешай чего хочется

Саморез по бетону закрутил и забыл. Длины разные есть, хоть 20см. Оконщики их обожают в керамзитобетон крутить, сам тоже и в пеноблоки крутил. Отверстие предварительно делать не нужно, сразу у стену его.

есть такие анкера как для гипсокартона …внутри пустоты стены тюльпанчиком по резьбе делаються тем самым держаться за стену…только насчет чтоб с крючком не знаю если такие…

на сколько литров не написал…сам стержень (крюК анкера должен толщиной не меньше 6мм + —

на 50л. я думаю что лежит в комплекте подобрано по весу

Читать еще:  Как покрасить бетонную стену в квартире

ой я на 80 л крюки толщеной 6мм брал …чтоб несруболо понятно…и длиной см 8

“Дом у нас электрический, поэтому цена низкая.” 😨😨😨 Как это ?

есть такое. если дом без газа и на эл. отоплении. то тарифы другие.

“Дом у нас электрический, поэтому цена низкая.” 😨😨😨 Как это ?

это высотка…у них газа по регламенту нет…поэтому электроэнергия для них дешевле…

у меня анкеры, гипсокартон расстояние до стены 50 мм, анкеры на 150 мм -100 мм в стене 100 литров весит уже 10 год.

а стена то какая?

честно не скажу((( штукатурки мм 70 есть дерево, есть цемент, есть глина, междукстенка! дому 80 лет, как строили уже не известно)

была у меня проблема с установкой водонагревателя, но несколько иного рода.
в моем случае проблема заключалась в том, что стена, на которую нужно было повесить нагреватель, являлась гипсокартоновой, отстоящей от кирпичной стены на 60мм.
я просто пошел на строительный рынок и нашел самые длинные анкерные болты на 200мм. именно ими и закрепил. правда я изначально подозревавя это, а также для экономии места покупал плоский термекс.
как мне кажется, в твоем случае также есть смысл использовать максимально возможное заглубление, чтобы преобразовать нагрузку на отрыв в нагрузку на срез, хотя для круглого, бочкообразного, нагревателя это не сильно получится.
Сверлить стену тебе в любом случае. Посмотри, насколько ты можешь реально засверлиться и какова толщина “массы” пеноблока, получится ли у тебя заякориться в дальнюю часть пеноблока?
На самый худой случай, как мне кажется, взять также максимально глубокий химический анкер, чтобы распределить нагрузку по всей толщине стены.

буду делать диагональное углубление анкером, чтобы наверняка

Тут ведь палка о двух концах. У меня на 100 литров, а когда выбирал в магазе то обратил внимание, что и на 50, и на 80, и на 100 литров имеют одну и туже пластину и способ крепежа к самому баку. Я из 25 уголка сварил упорную планку и подстраховал с низу бак. Чего и вам советую.

Я вам наверное секрет расскажу но у меня на 200 литров крепления такие же. Там запас очень большой. Непереживай. У меня на таких 8 мм висит на 200 литров. hanging.ru/manufacturers/…at/anchors_sormat/es.html

У меня дом каркасный. С обратной стороны прикручена доска 50х150 и сквозь нее пропущены шпильки.

Установка водонагревателя своими руками

Как произвести установку накопительного водонагревателя своими руками.

Давайте знакомиться меня зовут Александр Борисов, я занимаюсь монтажно сантехники и инженерного оборудования в городе Самара. Мой сайт, если кому интересно: Самарский сантехник.

Специально для читателей сайта я написал и добавил пошаговую статью о самостоятельном подключении и установке накопительного водонагревателя.

Уже совсем скоро наступит лето, и не за горами период отключения горячей воды.

В наше время ввиду огромного наличия водонагревателей в магазинах, и их доступности греть воду в кастрюлях не считаю разумным, также как и купаться в холодной воде, хотя против последнего не имею ничего против, но это уже только для моржей.

Итак в этой статье я расскажу о том как произвести установку накопительного водонагревателя объемом на 50 литров, марки: Термекс.

Установка водонагревателя производилась вместе с монтажом труб из полипропилена. Читайте также: как паять полипропиленовые трубы.

Установка водонагревателя своими руками

Материалы и инструменты

Выбор места для установки

Прежде чем приступить к установке водонагревателя, определитесь с местом его установки на стене, обычно водонагреватель над унитазом, и верхняя его часть должна быть ниже на 20-30 см от основного потолка.

При необходимости произвести монтаж электропроводки для розетки.

В нашем случае розетка под водонагреватель уже была предусмотрена, и если в Вашем случае ее нет, то можете произвести монтаж кабелем 3*2,5 мм типа ВВГ или NYM. Электропроводка должна быть подключена на отдельный автомат. Подключение к УЗО в щитке не всегда необходимо, т.к. все современные водонагреватели уже оборудованы встроенным УЗО на проводе.

Установка монтажных креплений

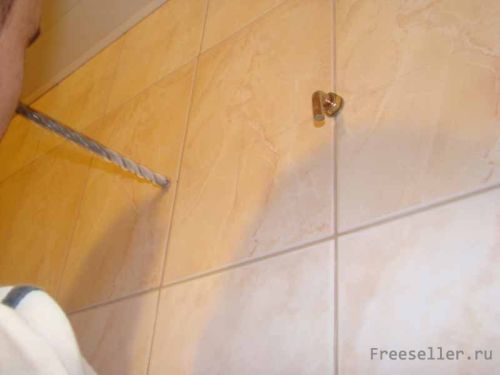

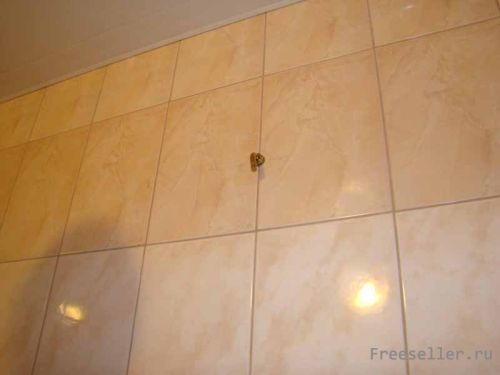

1) Замерьте размеры вашего водонагревателя, и нанесите на стену 2 или 3 метки для сверления отверстий для крепежа.

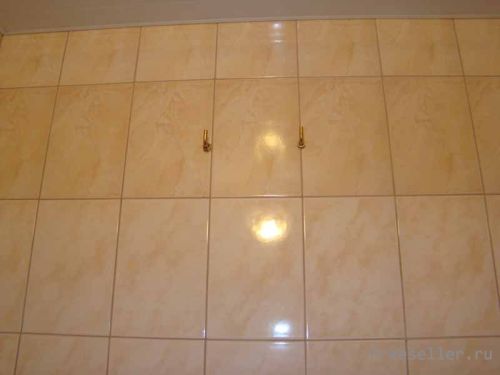

2) Пробурите 2 отверстия (как правило анкера для монтажа водонагревателя идут на 14 мм) и смонтируйте анкер клины крючки.



Если Вы сверлите отверстия под анкера с помощью перфоратора, при сверлении плитки сверлите без удара, а как плитка будет пройдена переключайтесь на режим сверления с ударом.

Это делается для того. чтобы плитка при сверлении не треснула или не раскололась.

Навешивание водонагревателя

3) Повесьте водонагреватель на уже смонтированные анкер клины.

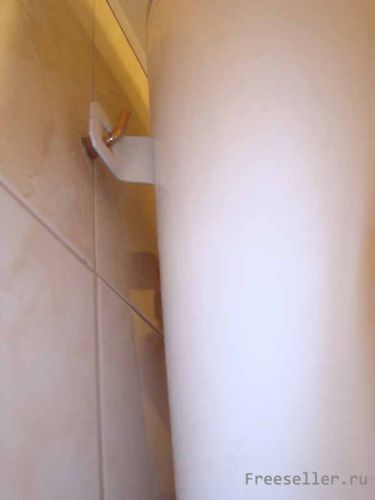

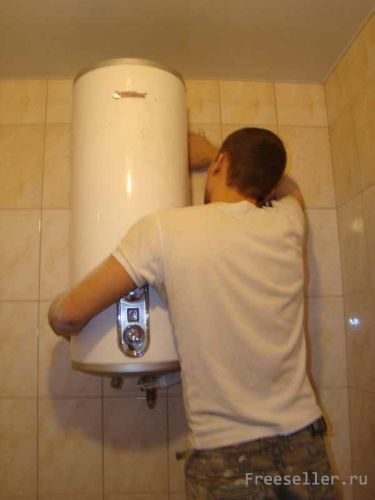

Навешивание водонагревателя на стену.


Навешивание водонагревателя на стену.

Подключение водонагревателя к водопроводу и канализации

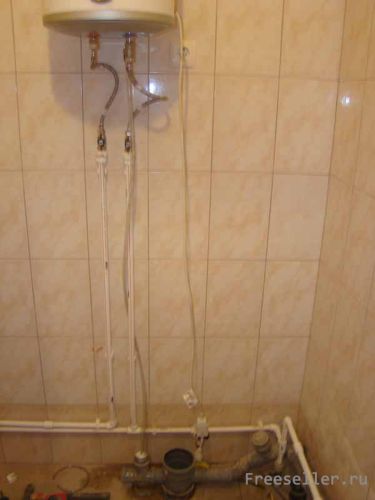

4) Произведите подключение водонагревателя к трубам холодной и горячей воды.

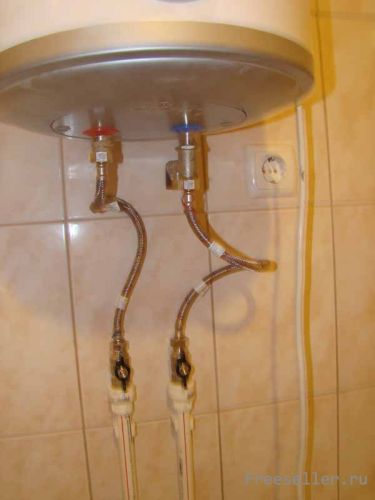

Подключение водонагревателя к водопроводу.

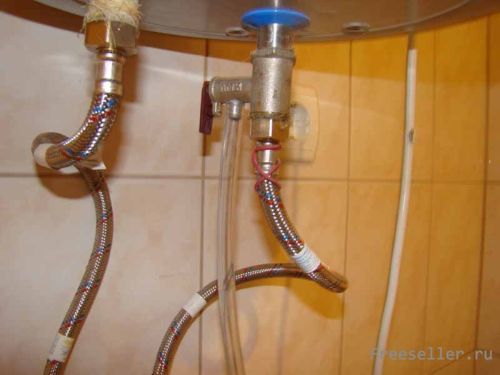

Подключение сливной трубки к предохранительному клапану водонагревателя.

5) После подключения гибких подводок, подключите к выводу обратного клапана силиконовую трубку диаметром 4 мм и подключите ее к канализации.

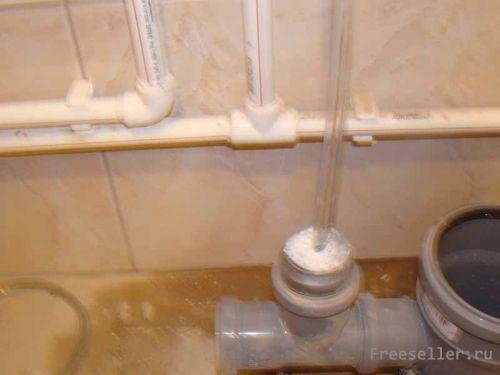

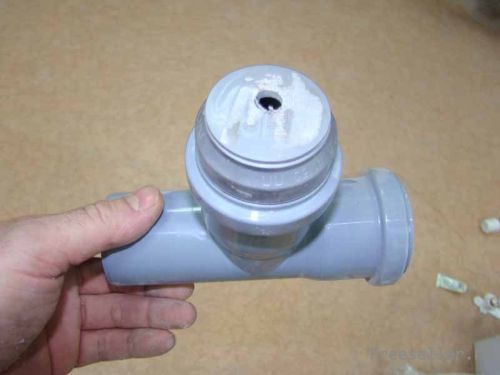

Подключение дренажа с предохранительного клапана в канализацию.

Подключение дренажа с предохранительного клапана в канализацию.


Подключение дренажа с предохранительного клапана в канализацию.

Если трубы на водонагреватель уже предусмотрены, просто произведите монтаж 2 шаровых кранов, и подключитесь к трубкам водонагревателя с помощью гибких подводок.

При монтаже гибких подводок не следует брать шланги в натяг, а также следить за тем чтобы шланг не переломился.

Если трубы для водонагревателя не предусмотрены:

Нужно произвести монтаж труб, 2 шаровых кранов, и далее выполнить действие описанные выше.

На этом установка водонагревателя закончена, и хотелось бы написать несколько слов и советов по его использованию.

Как пользоваться водонагревателем?

  • Откройте подачу холодной воды в водонагреватель.
  • Откройте выход горячей воды из водонагревателя.
  • Наполните водонагреватель водой, и спустите из него воздух, для этого откройте кран горячей воды на вашем смесителе
  • Включите водонагреватель на нагрев.
  • После нагрева воды можете использовать горячую воду, при этом подача холодной воды в водонагреватель не должна перекрываться.

Время нагрева как правило составляет от 40 минут до 2 часов. Также хотел бы отметить, что многие накопительные водонагреватель устроены по типу термоса, т.ке. способны сохранять теплую воду в течении 12 часов.

Важно: При использовании водонагревателя, кран горячей воды на стояке необходимо закрыть. Либо предусмотреть после крана установка обратного клапана, чтобы вода не уходила в стояк.

Сообщества › Сделай Сам › Блог › Вопрос про подвес водонагревателя

Всех приветствую. В связи с конскими тарифами на горячую воду, решили приобрести водогрей. Дом у нас электрический, поэтому цена низкая.

Выбрал определённый вариант и далее впал в ступор: стена из блоков, внутри есть пустоты.

Какие надо применять анкеры, боюсь комплектные не подойдут?

Смотрите также

Комментарии 78

Расковыряй дырку в блоке и залей ее бетоном
А потом вешай чего хочется

Саморез по бетону закрутил и забыл. Длины разные есть, хоть 20см. Оконщики их обожают в керамзитобетон крутить, сам тоже и в пеноблоки крутил. Отверстие предварительно делать не нужно, сразу у стену его.

есть такие анкера как для гипсокартона …внутри пустоты стены тюльпанчиком по резьбе делаються тем самым держаться за стену…только насчет чтоб с крючком не знаю если такие…

на сколько литров не написал…сам стержень (крюК анкера должен толщиной не меньше 6мм + —

на 50л. я думаю что лежит в комплекте подобрано по весу

ой я на 80 л крюки толщеной 6мм брал …чтоб несруболо понятно…и длиной см 8

Читать еще:  Как снести стену в квартире самому

“Дом у нас электрический, поэтому цена низкая.” 😨😨😨 Как это ?

есть такое. если дом без газа и на эл. отоплении. то тарифы другие.

“Дом у нас электрический, поэтому цена низкая.” 😨😨😨 Как это ?

это высотка…у них газа по регламенту нет…поэтому электроэнергия для них дешевле…

у меня анкеры, гипсокартон расстояние до стены 50 мм, анкеры на 150 мм -100 мм в стене 100 литров весит уже 10 год.

а стена то какая?

честно не скажу((( штукатурки мм 70 есть дерево, есть цемент, есть глина, междукстенка! дому 80 лет, как строили уже не известно)

была у меня проблема с установкой водонагревателя, но несколько иного рода.
в моем случае проблема заключалась в том, что стена, на которую нужно было повесить нагреватель, являлась гипсокартоновой, отстоящей от кирпичной стены на 60мм.
я просто пошел на строительный рынок и нашел самые длинные анкерные болты на 200мм. именно ими и закрепил. правда я изначально подозревавя это, а также для экономии места покупал плоский термекс.
как мне кажется, в твоем случае также есть смысл использовать максимально возможное заглубление, чтобы преобразовать нагрузку на отрыв в нагрузку на срез, хотя для круглого, бочкообразного, нагревателя это не сильно получится.
Сверлить стену тебе в любом случае. Посмотри, насколько ты можешь реально засверлиться и какова толщина “массы” пеноблока, получится ли у тебя заякориться в дальнюю часть пеноблока?
На самый худой случай, как мне кажется, взять также максимально глубокий химический анкер, чтобы распределить нагрузку по всей толщине стены.

буду делать диагональное углубление анкером, чтобы наверняка

Тут ведь палка о двух концах. У меня на 100 литров, а когда выбирал в магазе то обратил внимание, что и на 50, и на 80, и на 100 литров имеют одну и туже пластину и способ крепежа к самому баку. Я из 25 уголка сварил упорную планку и подстраховал с низу бак. Чего и вам советую.

Я вам наверное секрет расскажу но у меня на 200 литров крепления такие же. Там запас очень большой. Непереживай. У меня на таких 8 мм висит на 200 литров. hanging.ru/manufacturers/…at/anchors_sormat/es.html

У меня дом каркасный. С обратной стороны прикручена доска 50х150 и сквозь нее пропущены шпильки.

Схема водонагревателя: 4 обязательных составляющих

Схему водонагревателя можно легко найти в интернете Монтаж бойлера начинается с внимательного изучения инструкции, оно должно быть вдумчивым и скрупулезным. После этого необходимо произвести правильную установку водонагревателя на стенку. Подключением должны заниматься исключительно обученные специалисты, так как выполнение такой работы нуждается в соблюдении правил пожарной безопасности и правильном монтаже электрического оборудования.

Назначение аппарата: схема водонагревателя Термекс

Бойлер марки Thermex создан с помощью современных технологий и высококачественного материала. Данный производитель встраивает в модели устройство для защитного отключения, которое может обеспечить полную безопасность в процессе эксплуатации. Водонагреватели Термекс соответствуют всем международным стандартам.

Водонагреватель Термекс обладает отличными эксплуатационными и эстетическими свойствами

Техника используется для того чтобы нагреть проточную воду для использования в быту и производстве. Данная модель является очень надежной и экономичной.

В комплекте бойлера находятся 4 составляющих:

  • Клапан предохранительного типа;
  • Инструкция по использованию;
  • Анкера для крепления;
  • Упаковка

Схема бойлера показывает, каким образом осуществляется подогрев воды в технике. Внешняя оболочка бойлера создана их прочного пластика, бак который расположен внутри в основном делают из нержавеющей стали низкоуглеродистого типа. И благодаря этому водонагреватели данного типа обладают антикоррозийным свойством и долгим сроком эксплуатации. Что касается расстояния между корпусом и баком из стали, то оно заполняется материалом для теплоизоляции.

Подключение водонагревателя Термекс к воде

Говоря о подключении водонагревателя к водоснабжению, нужно сразу уточнить, что она должна соответствовать хотя бы минимальным требованиям, которые выдвигает производитель. Если вы сомневаетесь в качестве вашей воды, то лучше установить водяной фильтр. Только в этом случае вы сможете продлить срок эксплуатации вашего бойлера.

Что касается самого подключения к воде, то для этого желательно приобрести медную отожженную трубу. Она способна поддаваться формообразованию и не боится перепадов температуры. Прочность такого соединения высокая, поэтому краны для перекрытия воды можно будет установить непосредственно на баке. После того как будет проведен монтаж бака на стенку, можно подключить холодную воду. Клапан для этого входит в комплект и должен быть установлен на патрубок, который идет к бойлеру (чаще всего он обозначен, синим цветом).

Клапан зачастую идет в комплекте с водонагревателем, однако его можно купить и отдельно

Специалисты утверждают, что использовать обычный обратный клапан крайне нежелательно. Если же ситуация безвыходная и клапан отсутствует, то на стандартный клапан нужно будет установить предохранитель, который сбросит лишнее давление создаваемое бойлером.

Если вы устанавливаете клапан своими руками, то затягивать резьбу сильно нельзя, достаточно будет 3-4 оборота.

Такой подход убережет от возможного срыва резьбы. Обязательным условием будет создание герметизации в том месте, где создано соединение, так как такой клапан понадобится для слива воды из бойлера в случае аварийной ситуации. И хотя слив через клапан, это отдельная тема, лучше будет установить тройник, в таком случае слив воды будет более комфортным. Если вы изучите некоторые модели этого производителя, то увидите, что на схеме часто обозначают врезанный третий патрубок. И хотя в схеме он указан, используется он очень редко и потому на него потребуется поставить глушитель.

Установка водонагревателя Thermex

Бойлер во время установки на стену должен быть расположен близко к водопроводу. Водонагреватель Thermex чаще всего располагают над трубами, это делается для того, чтобы конденсат, который скапливается на трубах, не капал на прибор, таким образом, вы сможете избежать многих поломок.

Для того чтобы подключить бойлер к электричеству, потребуется найти сечение провода, который будет питать технику. Например, если мощность бойлера будет составлять 6кВт, то минимальное сечение кабеля который будет питать должна быт не около 2,5 мм 2 .

Если будет выбран кабель с меньшим сечением, то вскоре вы столкнетесь с рядом неисправностей в работе.

Устанавливать водонагреватель нужно в том месте, где он не будет мешать свободному передвижению по помещению

Бойлер должен быть надежно заземлен. Это обязательная мера безопасности, которую требует электрическая часть. Провод, который выбирается для заземления, должен быть немного тоще питающего и ни в коем случае не соединяться с нулевой фазой. В противном случае электросхема аппарата не будет работать, а во время включения в водонагревателе будет срабатывать защитный механизм и он отключится.

Крепление водонагревателя Термекс к стене

Для того чтобы разобраться с креплением к стене, нужно рассмотреть отдельный пример, например водонагреватель на 100 л. Установку такой техники нужно начинать с подбора нужного места для монтажа.

Подбор места включает в себя несколько требований, а именно:

  1. Нагреватель должен быть расположен рядом с водными и электрическими коммуникациями. Связано это с тем, что по трубам будет поступать вода, а электричество должно нагревать ее.
  2. Идеально, если установка будет сделана в шкафу сантехнического типа. Это даст возможность убрать с глаз установку и при этом сэкономить необходимое пространство.
  3. Если установка будет произведена на кухне, то перед этим нужно подготовить достаточное количество свободного места. Конечно, это необходимо в том случае если вы не приобрели компактный бойлер, специально рассчитанный для кухни.
  4. Старайтесь не устанавливать бойлер над ванной, так как это может привести к неудобствам в эксплуатации.
  5. Следите за уровнем влажности в помещении. Из-за повышенной влаги большинство приборов выходят из строя.
  6. Перед тем как проводить монтаж на стену, проверьте ее прочность. Стена, предназначенная для крепления, должна быть повышенной устойчивости. Идеальным вариантом станут строения из кирпича, бетона или других прочных блоков.
Читать еще:  Как снять бумажные обои со стены легко

Очень важно подобрать прочную стену, так как бойлер в основном обладает большим весом, а в процессе набора воды он станет весить еще больше. Вся эта нагрузка будет направлена на стену, естественно деревянная стена такой нагрузки выдержать не сможет. А о том, как происходит правильное подключение и настройка бака на 100 литров, вы можете узнать из видео.

Подключение водонагревателя Термекс своими руками (видео)

В заключение следует сказать, что схема бойлера может рассказать вам о том, по какому именно принципу происходит работа всей системы. Кроме того немало важной окажется схема для создания правильного монтажа. А о том, как его осуществить, какие правила нужно обязательно соблюдать при установке и размещении мы постарались подробно рассказать в нашей статье.

Установка и подключение водонагревателя Термекс своими руками: электросхема и подводка к водоснабжению

В этой статье рассказывается, как без особых усилий, установить и подключить различные модели электроводонагревателей Термекс своими руками.

Ну вот, наконец-то вожделенная сияющая покупка у вас дома. И остается всего ничего: установить и начать пользоваться. Ну что-ж, пора приниматься за дело.

Как прикрепить

Установка водонагревателя должна начинаться со вдумчивого и скрупулезного изучения инструкции. После чего его нужно правильно установить на стену.

Модели водонагревателей различаются количеством анкерных крюков, у тех что емкость поменьше их три, а в мощных – пять.

Устанавливать водонагреватель нужно вертикально и с минимальными перекосами. При монтаже рекомендуется применить строительный уровень. Тяжелые водонагреватели должны крепиться на капитальные стены с полной уверенностью, что они выдержат этот вес. Панельный дом – это хорошо.

Если же дом кирпичный, в таком случае нужно убедиться в надежности кладки и, если есть сомнения, укрепить. Разделать швы, после чего снова промазать раствором. Есть вариант, в котором стены пробиваются насквозь и с другой стороны закрепляются металлическими пластинами.

Если все же имеются некоторые сомнения в надежности несущей стены, то лучше будет предварительно изготовить металлический каркас в виде рамки, и уже к нему приваривать анкерные крюки. Эту конструкцию следует прикрепить к стене, а уже на нее навешивать водонагреватель.

В линейке водонагревателей Термекс имеются компактные модели, позволяющие произвести установку в небольшом пространстве, свойственном квартирам старого типа. Есть и такие модели, позволяющие устанавливать агрегат под кухонную мойку. Но все-таки лучше будет, если кухонный смеситель подключен при помощи отдельной трубки.

Статью об электрических проточных нагревателях воды на кран читайте здесь.

Как подсоединить к воде

Схема подключения водонагревателя к водоснабжению. (Для увеличения нажмите)

Необходимо, чтобы вода соответствовала хотя бы минимальным требованиям, предъявляемым производителем водонагревателя.

Если есть сомнения в качестве воды, то лучше всего установить очистительный фильтр. В таком случае срок эксплуатации водонагревателя несколько увеличится.

Желательно для подведения воды применить медную отожженную трубу в оплетке. Такая труба легко поддается формообразованию и ей не страшны перепады температур. И прочность у таких соединений очень высокая, так что краны для перекрывания воды можно будет смонтировать на самом баке.

После установки водонагревателя на стену, к нему подключают холодную воду. Комбинированный клапан, который входит в комплект водонагревателя, монтируется на патрубок, идущий к водонагревателю (синего цвета).

Если же создалась безвыходная ситуация с отсутствием необходимого клапана, тогда на обыкновенный клапан наворачивают еще и предохранительный, для того, чтобы сбрасывать лишнее давление, создающееся бойлером.

Если клапан устанавливается собственноручно, необходимо заметить, что не нужно слишком сильно затягивать его на резьбе, достаточно четырех оборотов. Это нужно для профилактики срыва резьбы на патрубке.

Обязательное условие – это герметизация места соединения. Клапан может понадобиться и для слива воды из нагревателя в случае ремонта. Хотя, слив воды через клапан – долгое дело. Лучше будет, конечно, если позволит место, между клапаном и патрубком вмонтировать тройник. Тогда сливать воду будет гораздо удобней.

Далее патрубок, предназначенный для горячей воды, соединяется либо со смесителем, либо с трубой, которая ведет к крану с горячей водой. Есть такие модели водонагревателей, в который врезан третий патрубок. Но по схеме подключения он не используется. В таком случае его нужно просто надежно заглушить.

Статью о том, как правильно разобрать водонагреватель Thermex, читайте здесь.

Электрическая подводка

Электрическая схема подключения водонагревателя. (Для увеличения нажмите)

Согласно инструкции, прежде чем подключить аппарат к электричеству, необходимо заполнить его водой.

Обязательно соблюсти расположение фазы относительно электросхемы подключения.

После подключения сантехнических коммуникаций, бойлер нужно наполнить водой, и лишь после этого можно подключать аппарат к сети электрического тока. Правила подключения водонагревателя такие же, как и для стиральных машин.

Если аппарат не запускается, необходимо перепроверить все соединения согласно схеме подключения и, если необходимо, исправить ошибки подключения. В противном случае, возможно придется пригласить специалиста.

Водонагреватели, у которых мощность не более 2 кВт, допускается подключать к уже имеющейся розетке, при условии, что она заземлена и в дальнейшем будет использоваться лишь для данного агрегата. Нельзя применять удлинители, тройники и так далее.

Ну вот, наконец-то агрегат заработал, и горячая вода тонкой струйкой потекла из крана. Термекс все сделал для комфорта вашей жизни. Ну и конечно, свои умелые руки, куда же без них!

Смотрите видео, в котором опытный пользователь подробно показывает, как произвести установку и подключение водонагревателя Термекс:

► Отопление : ◄

Как подключить стиральную машину к канализации — советы специалистов

Обзор кондиционеров Royal Clima, их типы, характеристики и отзывы пользователей

Какие электросчетчики лучше для квартиры: обзор основных параметров и советы из практики

Как сделать рекуператор воздуха своими руками

Котлы Hydrosta (Гидроста): технические характеристики и рекомендации специалистов по эксплуатации

Как правильно пользоваться увлажнителем воздуха: обзор моделей

Видео с инструкциями по установке дефлекторов на окна своими руками

Грязевик для системы отопления: устройство и принцип действия, преимущества использования

Замена труб водоснабжения: сложности и этапы проведения

Как облагородить колодец: стильный источник чистой воды от А до Я своими руками

Вентиляторы для вытяжки в ванной комнате: отличия и устройства

Московская область Звенигород СНТ Юралс ► Стоимость оборудования для ремонта котельной

Что лучше выбрать: увлажнитель или мойку воздуха?

Экспертиза обуви «Lacoste»

Установка раковины в столешницу: подробная инструкция по монтажу и нюансы работ

Требования к установке газового котла: что нужно и полезно знать о процедуре подключения?

Замена батарей в Тушино

Водоснабжение Ивлево

Индивидуальное отопление коттеджа

Замена антифриза

Замена насоса отопления

Отопление viessmann

Фирма по отоплению дачи

Отопление коттеджа напольным газовым котлом

Монтаж труб канализации

Изготовление выгребной ямы для коттеджа

Установка выгребной ямы коттеджа

Срочное газовое отопление частного дома от старинной компании

Аэратор для смесителя: его функции, устройство и современные новинки

Исследование холодного оружия

ОТОПЛЕНИЕ МОСКВА . ВЫСОКОЕ КАЧЕСТВО РАБОТ

ООО ДИЗАЙН ПРЕСТИЖ имеет год основания 1999г. Сотрудники компании имеют Московскую прописку и славянское происхождение, оплата происходит любым удобным способом, при необходимости предоставляются работы в кредит.

Россия, Москва, Строительный проезд, 7Ак4

Офис компании расположен рядом с районами: Митино, Тушино, Строгино, Щукино.

Ближайшее метро: Тушинская, Сходненская, Планерная, Волоколамская, Митино.

Рядом расположены шоссе: Волоколамское шоссе, Пятницкое шоссе, Ленинградское шоссе.

Ссылка на основную публикацию
Adblock
detector
