Устройство перемычек в газобетонных стенах

Перемычки над оконными проемами в доме со стенами из газобетонных блоков

Перемычки над оконными проемами в доме со стенами из газобетонных блоков

Какие оконные перемычки и в каких случаях лучше использовать при строительстве дома из газобетона или ячеистого бетона? Многие самостройщики и строители-шабашники в России привычно используют для перекрытия оконных и дверных проемов монолитные железобетонные перемычки и стальные уголки. Однако в ассортименте продукции крупных фирм производителей газобетона есть изделия, которые значительно облегчают и убыстряют устройство перемычек над проемами, при этом делая их эстетичными и не ухудшающими теплоизоляционные свойства наружных стен. А в некоторых случаях, оказывается, при устройстве проемов можно и вообще обойтись без перемычек. Обо всех нюансах устройства проемов в газобетонных стенах и пойдет речь в этой статье.

Как выбрать вид перемычки над оконными или дверными проемами? Принятие решения складывается из доступности конкретного вида материалов для перемычки в продаже в данном регионе и длины пролета, который необходимо перекрыть. Проемы наибольшей длины могут быть перекрыты монолитными железобетонными балками, проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков. А проемы в газобетонных стенах величиной до 1,2 м вообще не требуют каких-либо перемычек, если высота кладки над проемом составляет не мене 2/3 ширины проема. Применение стальных уголков не регламентировано производителями газобетона, но широко применяется в самодеятельном строительстве.

Быстрый обзор применимости той или иной технологии устройства перемычек над проемами в газобетонных стенах приведен в таблице ниже:
Таблица. Основные типы надоконных (надпроемных) перемычек, встречающихся в «народном» строительстве домов из газобетона (ячеистого бетона).

Минимальная рекомендованная ширина простенков между двумя проемами в несущей стене из газобетона составляет 60 см. Если требуется меньшая ширина простенка, его можно выполнить из кирпича, либо из газобетонных блоков с вертикальным армированием. Вертикальное армирование может быть выполнено на основе О-блоков (с круглым отверстием) либо путем прорезания вертикального паза у грани проема с последующим замоноличиванием армированной опоры-стойки, арматурный каркас которой заанкерен в перекрытие или фундамент и в надпроемную монолитную железобетонную балку. Смотрите схему ниже:

Минимальные размеры простенков между соседними проемами в несущих стенах и вертикальное армирование простенков.

Более точный расчет несущей способности простенков из газобетонных блоков следует выполнять по требованиям главы 9 СТО НААГ 3.1–2013 «Расчет кладки из блоков по несущей способности».

Наиболее правильными с точки зрения сохранения теплоизоляционных свойств наружных стен дома из газобетона является выполнение перемычек над оконными или дверными проемами из специальных газобетонных изделий: армированных газобетонных перемычек марки по плотности D700 и монолитных железобетонных перемычек в несъемной опалубке из U-образных газобетонных блоков плотности D500.

Использование армированных газобетонных перемычек являются самым нетрудоемким способом перекрыть проем шириной до 174 см (производитель H+H). При относительно невысокой цене армированных газобетонных перемычек (от 1600 руб до 3200 руб за изделие) их существенным недостатком является большой вес (от 90 до 220 кг), что обуславливает необходимость использования в строительстве подъемной техники. Такие перемычки выпускаются толщиной от 20 до 40 см. Для опирания армированных газобетонных перемычек на кладку из газобетона не требуется устраивать монолитных разгрузочных площадок из раствора как для тяжелых железобетонных перемычек. Схема монтажа армированной газобетонной перемычки показана на рисунке ниже (вариант А). Перемычка над проемами должна иметь длину опоры на кладку не менее 25 см. Более толстая стенка U-блока должна быть обращена на улицу. Собирается несъемная опалубка из U-блоков на временной стабильной опоре (опалубке) только с использованием клея для газобетона.

На схеме Б выше показан вариант устройства монолитной железобетонной перемычки на основе несъемной опалубки из U-образных газобетонных блоков. Такое конструктивное решение позволяет перекрыть проемы шириной до 3 метров, что уступает только показателям перемычки в виде монолитной железобетонной балки из тяжелого бетона. В отличие от перемычки из армированного газобетона перемычка на основе U-блоков не требует применения подъемной техники. Однако такая технология требует больше подготовительной работы и большего количества технологических операций по изготовлению перемычки. Армируется перемычка в U-образных блоках пространственным каркасом из арматуры класса А400-А500 d12-d16. В U-блоках шириной 20 см с лотком шириной 12 см допустимо армирование двумя стержнями арматуры (верхним и нижним). Во всех блоках с шириной лотка более 15 см требуется армирование четырьмя стержнями арматуры (два верхних и два нижних — требование пункта 8.3.7 СП 52-101-2003) с поперечной конструкционной арматурой с шагом не более 40-50 см. Длина опорной части U-блока должна составлять 25 см.

При ширине проема в стене из газобетонных блоков до 1,2 метров при выполнении условия высоты сечения кладки над проемом более 2/3 ширины проема допускается устройство проемов без перемычек. В этом случае ряды кладки укладываются над проемом по временной стабильной опалубке только на клее для газобетона. Опционально возможно использование конструктивной арматуры для армирования рядов газобетонных блоков над проемом. В этом случае используется арматура d6-d8 или более с заведением концов арматуры за проекцию грани проема на 50 см с анкеровкой концов арматуры Г-образным углом.

4 вида перемычек для газобетона

Чтобы не ухудшить теплоизоляцию фасадных стен из ячеистых блоков, а также эстетический вид, при строительстве сооружений применяются газобетонные перемычки. Этот материал появился на рынке строительных материалов сравнительно недавно, но он упростил и ускорил процесс обустройства проемов в конструкциях домов. Ранее и в настоящий момент применяются изделия из тяжелых монолитных растворов, металлические и деревянные балки.

Что это и зачем нужны?

Армированные перемычки устанавливаются, чтобы придать стенам из ячеистых блоков дополнительную прочность. Эти элементы применяются для обустройства свободного пространства, которое используется для монтажа окон и дверей. Дверные и оконные перемычки перераспределяют вес перекрытий и защищают зону проема от возникновения различных деформаций.

Устройство перемычек в газобетонных стенах отличается от традиционной технологии, которая используется при сооружении зданий из монолита большой плотности.

Кладка из ячеистых блоков над окном или дверью в доме испытывает постоянную сильную нагрузку во время строительства здания и на протяжении всего периода полезного использования. В обычной технологии в качестве распределителя массы материала стен применялись арматурные прутья, которые вкладывались в прорезанную штроборезом канавку. Паз заполняется бетонной смесью, а потом туда монтируется металлическая арматура, которая должна выходить за пределы проема на 300 мм.

Выбор типа оконной перемычки определяет доступность того или иного средства, а также размеры свободного пространства в стене, который следует прикрыть. Пролеты большой протяженности перекрываются пасынками из железобетона. Проемы до 300 см закрываются самостоятельно подготовленной балкой, состоящей из U-подобных блоков, в углублении которых уложен арматурный каркас, залитый бетоном. Делают перемычку из металлического уголкового швеллера. Пространство шириной 120 см не требует применения средств перекрытия.

Виды и монтаж

Железобетонные

Заводские монолитные изделия накрывают свободное пространство большой ширины в стенах из пеноблока. При этом высота элемента равняется 5% прикрываемой ширины проема. Опирание плиты перекрытия этого вида на газосиликатную кладку должно составлять 350 мм. Этот участок усиливают созданием разгрузочной зоны, выполненной из армировочной сетки и раствора для клейки блоков. Перемычку можно заглубить внутрь стенной конструкции на толщину слоя теплоизоляции, которая будет смонтирована по окончании возведения постройки. Монтаж изделия выполняется с привлечением подъемного крана.

Деревянные

Редко применяются при строительстве с применением кирпича или бетонных блоков. При использовании такого вида перемычек потолок постройки следует сделать из деревянного материала. Пасынки из средства природного происхождения должны быть предварительно высушены и обработаны защитной смесью антисептического действия. Плюсами перекрытия из дерева является небольшая стоимость, малая масса, высокие теплоизолирующие свойства.

Балки этого вида также имеют минусы:

  • Изменение формы. Происходит под влиянием внешних факторов — влаги, перепадов температур.
  • Гниение стройматериала. Дерево — естественный материал, поэтому во время эксплуатации защитные пропитки постепенно потеряют свои свойства, и начнется процесс разложения.

U-образные

Перемычки из газобетона этого вида — это самостоятельно выполненная конструкция из ячеистых блоков особой конфигурации залитого монолитным раствором металлического каркаса в углублении. Обустройство перекрытия не требует привлечения механизмов для подъема грузов, так как выполняется из отдельных блоков модульным способом. Техника возведения конструкции сложна, она состоит из многих операций. Сначала укладываются газобетонные блоки с выемкой, под проемом монтируются подпорки. Потом возводится металлический «скелет» из арматурных прутьев согласно СП 52—101—2003. Далее подготавливается бетонный раствор, которым заливается углубление со встроенной арматурой.

U-подобные перекрытия позволяют накрыть пространство длиной до 300 см. Изделия этого вида уступают по этому показателю только монолитному железобетонному изделию.

Армированные перекрытия

Газобетонные перемычки заводского изготовления — обыкновенные балки, которые вылиты из ячеистого монолитного материала с арматурным металлическим «скелетом», что дополнительно обрабатывается антикоррозийной смесью. Брус имеет прямоугольное сечение, на поверхности материала нанесено специальное обозначение в виде стрелок, которые указывают, как правильно уложить перекрытие над оконным или дверным пространством. Это средство простое в применении, его установка несложная. Как и любое заводское изделие, газосиликатные перемычки с металлическим каркасом стоят дорого.

Основные плюсы изделий:

  • Длительность срока эксплуатации. Балки не покрываются трещинами, не «плавают», не подвергаются деформациям.
  • Прочность с небольшой плотностью. Не оказывают дополнительную нагрузку на конструкцию стен и фундаментную основу.
  • Схожесть с материалом, из которого сложен дом. Структура перемычки и блоков одинаковая, что повышает общую теплоизоляцию строения и не требует дополнительных теплоизоляционных мероприятий.

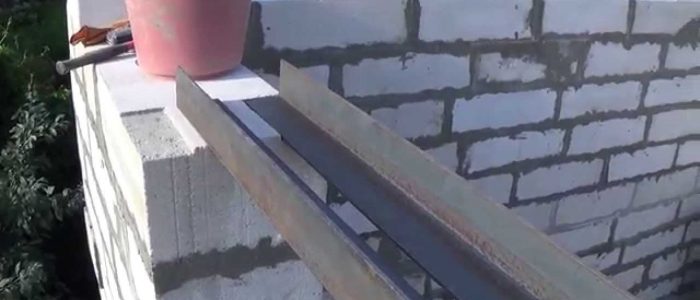

Металлические профили

Оптимальный способ обустройства перемычек из такого материала — укладка 4-х уголков поверх проема в газобетонной стене, при этом элементы должны укладываться на стену на 300 мм. Стальные профиля для защиты от коррозии окрашиваются внутри и снаружи. Для укрепления элементов между собой их связывают проволокой или сваривают, используя металлическую пластину. Чтобы уголки не выходили за уровень фасада, их утапливают в газосиликат. Если стены будут подвергаться оштукатуриванию, металлопрофиля обматываются сеткой для штукатурки.

Армирование перемычки в газобетоне

Армированные перемычки являются неотъемлемой частью технологии строительства из газобетона. Задача перемычки – удерживать нагрузку от вышестоящих блоков, армопоясов и всего что давит на перемычку. Так что армирование должно проводится строго по технологии и по расчетам.

При возведении самодельной перемычки нужно учитывать следующие моменты:

  1. Какой длины планируется проем.
  2. Нужно ли его утеплять.
  3. Какого диаметра арматуру использовать.
  4. Какова схема армирования.
  5. На какое расстояние перемычка должна опираться в стену.
  6. Нужно ли армировать ряд газоблока под перемычку.
  7. Как сделать опалубку для перемычки.
  8. Какой марки бетон использовать.
  9. Сколько времени ждать затвердения бетона.

На все эти вопросы мы постараемся дать ответы в данной статье.

Начнем с того, что у вас есть несколько вариантов устройства перемычек, а именно:

  • Залить бетонную перемычку в U-блоки.
  • Залить бетонную перемычку в деревянную опалубку.
  • Приобрести готовую газобетонную перемычку.

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Размеры газобетонных перемычек

  1. Шириной такие перемычки бывают от 100 до 400 мм.
  2. Высотой от 200 до 400 мм.
  3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Перемычки из газобетона своими руками

4 вида перемычек для газобетона

Чтобы не ухудшить теплоизоляцию фасадных стен из ячеистых блоков, а также эстетический вид, при строительстве сооружений применяются газобетонные перемычки. Этот материал появился на рынке строительных материалов сравнительно недавно, но он упростил и ускорил процесс обустройства проемов в конструкциях домов. Ранее и в настоящий момент применяются изделия из тяжелых монолитных растворов, металлические и деревянные балки.

Что это и зачем нужны?

Армированные перемычки устанавливаются, чтобы придать стенам из ячеистых блоков дополнительную прочность. Эти элементы применяются для обустройства свободного пространства, которое используется для монтажа окон и дверей. Дверные и оконные перемычки перераспределяют вес перекрытий и защищают зону проема от возникновения различных деформаций.

Устройство перемычек в газобетонных стенах отличается от традиционной технологии, которая используется при сооружении зданий из монолита большой плотности.

Кладка из ячеистых блоков над окном или дверью в доме испытывает постоянную сильную нагрузку во время строительства здания и на протяжении всего периода полезного использования. В обычной технологии в качестве распределителя массы материала стен применялись арматурные прутья, которые вкладывались в прорезанную штроборезом канавку. Паз заполняется бетонной смесью, а потом туда монтируется металлическая арматура, которая должна выходить за пределы проема на 300 мм.

Выбор типа оконной перемычки определяет доступность того или иного средства, а также размеры свободного пространства в стене, который следует прикрыть. Пролеты большой протяженности перекрываются пасынками из железобетона. Проемы до 300 см закрываются самостоятельно подготовленной балкой, состоящей из U-подобных блоков, в углублении которых уложен арматурный каркас, залитый бетоном. Делают перемычку из металлического уголкового швеллера. Пространство шириной 120 см не требует применения средств перекрытия.

Виды и монтаж

Железобетонные

Заводские монолитные изделия накрывают свободное пространство большой ширины в стенах из пеноблока. При этом высота элемента равняется 5% прикрываемой ширины проема. Опирание плиты перекрытия этого вида на газосиликатную кладку должно составлять 350 мм. Этот участок усиливают созданием разгрузочной зоны, выполненной из армировочной сетки и раствора для клейки блоков. Перемычку можно заглубить внутрь стенной конструкции на толщину слоя теплоизоляции, которая будет смонтирована по окончании возведения постройки. Монтаж изделия выполняется с привлечением подъемного крана.

Деревянные

Редко применяются при строительстве с применением кирпича или бетонных блоков. При использовании такого вида перемычек потолок постройки следует сделать из деревянного материала. Пасынки из средства природного происхождения должны быть предварительно высушены и обработаны защитной смесью антисептического действия. Плюсами перекрытия из дерева является небольшая стоимость, малая масса, высокие теплоизолирующие свойства.

Балки этого вида также имеют минусы:

  • Изменение формы. Происходит под влиянием внешних факторов — влаги, перепадов температур.
  • Гниение стройматериала. Дерево — естественный материал, поэтому во время эксплуатации защитные пропитки постепенно потеряют свои свойства, и начнется процесс разложения.

U-образные

Перемычки из газобетона этого вида — это самостоятельно выполненная конструкция из ячеистых блоков особой конфигурации залитого монолитным раствором металлического каркаса в углублении. Обустройство перекрытия не требует привлечения механизмов для подъема грузов, так как выполняется из отдельных блоков модульным способом. Техника возведения конструкции сложна, она состоит из многих операций. Сначала укладываются газобетонные блоки с выемкой, под проемом монтируются подпорки. Потом возводится металлический «скелет» из арматурных прутьев согласно СП 52—101—2003. Далее подготавливается бетонный раствор, которым заливается углубление со встроенной арматурой.

U-подобные перекрытия позволяют накрыть пространство длиной до 300 см. Изделия этого вида уступают по этому показателю только монолитному железобетонному изделию.

Армированные перекрытия

Газобетонные перемычки заводского изготовления — обыкновенные балки, которые вылиты из ячеистого монолитного материала с арматурным металлическим «скелетом», что дополнительно обрабатывается антикоррозийной смесью. Брус имеет прямоугольное сечение, на поверхности материала нанесено специальное обозначение в виде стрелок, которые указывают, как правильно уложить перекрытие над оконным или дверным пространством. Это средство простое в применении, его установка несложная. Как и любое заводское изделие, газосиликатные перемычки с металлическим каркасом стоят дорого.

Основные плюсы изделий:

  • Длительность срока эксплуатации. Балки не покрываются трещинами, не «плавают», не подвергаются деформациям.
  • Прочность с небольшой плотностью. Не оказывают дополнительную нагрузку на конструкцию стен и фундаментную основу.
  • Схожесть с материалом, из которого сложен дом. Структура перемычки и блоков одинаковая, что повышает общую теплоизоляцию строения и не требует дополнительных теплоизоляционных мероприятий.

Металлические профили

Оптимальный способ обустройства перемычек из такого материала — укладка 4-х уголков поверх проема в газобетонной стене, при этом элементы должны укладываться на стену на 300 мм. Стальные профиля для защиты от коррозии окрашиваются внутри и снаружи. Для укрепления элементов между собой их связывают проволокой или сваривают, используя металлическую пластину. Чтобы уголки не выходили за уровень фасада, их утапливают в газосиликат. Если стены будут подвергаться оштукатуриванию, металлопрофиля обматываются сеткой для штукатурки.

Перемычки над оконными проемами в доме со стенами из газобетонных блоков

Вид перемычкиМаксимальная длина проема, смМинимальная длина заведения в кладку, смОсобенности
Какие оконные перемычки и в каких случаях лучше использовать при строительстве дома из газобетона или ячеистого бетона? Многие самостройщики и строители-шабашники в России привычно используют для перекрытия оконных и дверных проемов монолитные железобетонные перемычки и стальные уголки. Однако в ассортименте продукции крупных фирм производителей газобетона есть изделия, которые значительно облегчают и убыстряют устройство перемычек над проемами, при этом делая их эстетичными и не ухудшающими теплоизоляционные свойства наружных стен. А в некоторых случаях, оказывается, при устройстве проемов можно и вообще обойтись без перемычек. Обо всех нюансах устройства проемов в газобетонных стенах и пойдет речь в этой статье.

Как выбрать вид перемычки над оконными или дверными проемами? Принятие решения складывается из доступности конкретного вида материалов для перемычки в продаже в данном регионе и длины пролета, который необходимо перекрыть. Проемы наибольшей длины могут быть перекрыты монолитными железобетонными балками, проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков. А проемы в газобетонных стенах величиной до 1,2 м вообще не требуют каких-либо перемычек, если высота кладки над проемом составляет не мене 2/3 ширины проема. Применение стальных уголков не регламентировано производителями газобетона, но широко применяется в самодеятельном строительстве.

Быстрый обзор применимости той или иной технологии устройства перемычек над проемами в газобетонных стенах приведен в таблице ниже:
Таблица. Основные типы надоконных (надпроемных) перемычек, встречающихся в «народном» строительстве домов из газобетона (ячеистого бетона).

Минимальная рекомендованная ширина простенков между двумя проемами в несущей стене из газобетона составляет 60 см. Если требуется меньшая ширина простенка, его можно выполнить из кирпича, либо из газобетонных блоков с вертикальным армированием. Вертикальное армирование может быть выполнено на основе О-блоков (с круглым отверстием) либо путем прорезания вертикального паза у грани проема с последующим замоноличиванием армированной опоры-стойки, арматурный каркас которой заанкерен в перекрытие или фундамент и в надпроемную монолитную железобетонную балку. Смотрите схему ниже:

Минимальные размеры простенков между соседними проемами в несущих стенах и вертикальное армирование простенков.

Более точный расчет несущей способности простенков из газобетонных блоков следует выполнять по требованиям главы 9 СТО НААГ 3.1–2013 «Расчет кладки из блоков по несущей способности».

Наиболее правильными с точки зрения сохранения теплоизоляционных свойств наружных стен дома из газобетона является выполнение перемычек над оконными или дверными проемами из специальных газобетонных изделий: армированных газобетонных перемычек марки по плотности D700 и монолитных железобетонных перемычек в несъемной опалубке из U-образных газобетонных блоков плотности D500.

Использование армированных газобетонных перемычек являются самым нетрудоемким способом перекрыть проем шириной до 174 см (производитель H+H). При относительно невысокой цене армированных газобетонных перемычек (от 1600 руб до 3200 руб за изделие) их существенным недостатком является большой вес (от 90 до 220 кг), что обуславливает необходимость использования в строительстве подъемной техники. Такие перемычки выпускаются толщиной от 20 до 40 см. Для опирания армированных газобетонных перемычек на кладку из газобетона не требуется устраивать монолитных разгрузочных площадок из раствора как для тяжелых железобетонных перемычек. Схема монтажа армированной газобетонной перемычки показана на рисунке ниже (вариант А). Перемычка над проемами должна иметь длину опоры на кладку не менее 25 см. Более толстая стенка U-блока должна быть обращена на улицу. Собирается несъемная опалубка из U-блоков на временной стабильной опоре (опалубке) только с использованием клея для газобетона.

На схеме Б выше показан вариант устройства монолитной железобетонной перемычки на основе несъемной опалубки из U-образных газобетонных блоков. Такое конструктивное решение позволяет перекрыть проемы шириной до 3 метров, что уступает только показателям перемычки в виде монолитной железобетонной балки из тяжелого бетона. В отличие от перемычки из армированного газобетона перемычка на основе U-блоков не требует применения подъемной техники. Однако такая технология требует больше подготовительной работы и большего количества технологических операций по изготовлению перемычки. Армируется перемычка в U-образных блоках пространственным каркасом из арматуры класса А400-А500 d12-d16. В U-блоках шириной 20 см с лотком шириной 12 см допустимо армирование двумя стержнями арматуры (верхним и нижним). Во всех блоках с шириной лотка более 15 см требуется армирование четырьмя стержнями арматуры (два верхних и два нижних — требование пункта 8.3.7 СП 52-101-2003) с поперечной конструкционной арматурой с шагом не более 40-50 см. Длина опорной части U-блока должна составлять 25 см.

При ширине проема в стене из газобетонных блоков до 1,2 метров при выполнении условия высоты сечения кладки над проемом более 2/3 ширины проема допускается устройство проемов без перемычек. В этом случае ряды кладки укладываются над проемом по временной стабильной опалубке только на клее для газобетона. Опционально возможно использование конструктивной арматуры для армирования рядов газобетонных блоков над проемом. В этом случае используется арматура d6-d8 или более с заведением концов арматуры за проекцию грани проема на 50 см с анкеровкой концов арматуры Г-образным углом.

Газобетонные перемычки

Многие не слишком квалифицированные специалисты применяют для создания проемов в стенах железобетонные перемычки. Но ведь на сегодняшний день у многих производителей газобетонных ячеистых материалов в ассортименте присутствуют газобетонные перемычки. Их использование для создания проемов делает работу гораздо легче, внешний вид остается более эстетически приятным, не нарушает теплоизоляцию возведенной коробки. А порой можно и вовсе отказаться от применения от таких изделий. В данной статье мы разберем все тонкости использования перемычки из газобетона.

Для чего используют?

Кладки над проемами разного типа испытывают сильное давление не только в период возведения строения, но и во время последующей эксплуатации. Обычно, чтобы равномерно распределить нагрузки на дверные либо другие проемы, выполняется установка арматурных прутьев посредством штробореза, но только так, чтобы прут вошел в паз. Последний наполняют смесью, а внутрь паза кладут прут, но таким образом, чтобы его конец торчал не более чем на 30 сантиметров.

Деревянные коробы для дверей и других видов проема газобетонных зданий делают без пазов. После того как были изготовлены бруски необходимых размеров, пазы откладывают, также как и четверти. На окончаниях бруса делают отверстия по форме шипов. Потом все это собирают в короб. Довольно часто брус внизу делают цельным, без отверстий.

Процесс строения дверей во многом подвластен применяемым перемычкам. Если необходимо применение коробов для необычных проемов, то их размещают в проем и закрепляют при помощи болтов либо гвоздей. Швы короба обрабатывают либо пеной, либо минеральной ватой. Монтаж изделий над дверными либо оконными проемами — это довольно сложный процесс, который обязывает быть внимательным, собранным. Также немаловажным является соблюдение всех тонкостей технологического процесса.

Какие бывают перемычки?

U-образные изделия для газобетонного ячеистого строительного материала

Это особый вид ячеистых, которые необходимы для выполнения армопояса внутри стен из газобетона. Материалы такого типа помогают распределить нагрузку, которая поступает от плит перекрытия.

Блоки производят на особом оборудовании, на котором перемычка газобетонная склеивается. У них масса достоинств, в отличие от других методов армирования. Благодаря им можно значительно сократить сроки по возведению дома. Также они помогают удержать тепло внутри подобной конструкции.

Из армированного газобетона

Перемычка из газобетонной смеси данного типа используется для перекрытия проемов коробки, которая возведена из ячеистых бетонных блоков различных зданий, как жилых, так и общественных. Используют обычно в несущих стенах дома до четырех этажей, однако их высота не должна превышать 17 метров. Если она не является несущей, то их применение не ограниченно высотой.

Железобетонные

Это изделия, которые изготавливают из тяжелой бетонной смеси и арматурных прутьев. Применяют в качестве перекрытий в дверях, также часто применяется в возведении ограды и других различных типах строительства, где их можно практически использовать. Основное их достоинство — это невысокая цена. Недостатками стали их большая теплопроводность и большая масса.

Деревянные материалы в блоках

Чаще всего их используют в зданиях, изготовленных из дерева, реже — в домах из кирпича либо ячеистых бетонных материалов. Однако и в бетонных зданиях обязательно в таком случае должны быть потолки с деревянным перекрытием. Дерево обязательно должно быть сухим и пропитанным антисептиком. Преимущества в таких перемычка в том, что они мало весят, стоят и обладают высоким теплосохраняющим свойством. Их минусами является склонность к загниванию, деформация размера при влиянии различных внешних факторов.

Металлические прокатные профили

Металлическую перемычку можно охарактеризовать свойством обладание немалыми несущими свойствами. Перемычку такого типа не слишком охотно применяют из-за ее недостатков. Главные из них — это предрасположенность к коррозии метала и надобность дополнительного утепления.

Если необходимо выполнить перекрытие большого пролета, то используют двутавр. Перемычки для установки между данными строительными материалами производят из двух двутавров, но обязательно необходимо не забыть положить между ними утеплитель. Протяженность опирания на возведенную коробку с обеих сторон проема должна быть равна приблизительно 20 сантиметрам. Отдельные строители советуют высчитывать протяженность опирания с помощью приложения половины высоты перемычки 16 сантиметров. Впрочем, это относится к перемычке любого типа изготовления.

Установка

Армированные

Перемычка из газобетона такого типа отличается крепостью из-за объемного стального каркаса. Благодаря использованию подобных перемычек в период строительства газобетонными изделиями, выходит наилучшая основа для декорирования. Подобная перемычка газобетонная используется как балка на один пролет, который получает давление по всей своей протяженности. Чтобы в итоге получить подобную перемычку необходимого размера, необходимо выполнить несколько операций:

  • Для начала перемычка газобетонная должна быть поднята на необходимый уровень. Ее установка должна быть только стрелкой вверх. Опорная глубина должна равняться 30 сантиметрам, ширина должна быть как блок, а высота – равняться высоте нескольких таких изделий. Разрешается использование в газобетонном проеме сразу двух перемычек. Основания оконных проемов выполняется лишь монолитными изделиями.
  • В местах опирания и между собой, материалы склеиваются раствором. Категорически запрещается изменять изделие, каким либо способом, так как это ведет к таким последствиям – ухудшение теплоизоляции, деформирование изделия.
  • Следующая перемычка газобетонная укладывается вплотную к ранее установленной, при содействии резинового молотка.
  • Поверхность обязательно подлежит выравниванию посредством использования рубанка.
  • Итоговый этап это ожидание просыхания бетонной смеси.

Вернуться к оглавлению

U-образные изделия

U-образные блоки устанавливаются над окном либо дверью в четком, определенном порядке:

  • Установка U-образные материалов большей частью к наружной части возведенной коробки на предварительно сделанное основание глубиной около 2 метров. Если изделия монтируются над проемом, то временные подпорки делаются до их укладывания. Чтобы избежать прогиба изделия, опоры проема обязаны быть прочными.
  • Проемы обязательно следует проклеивать. Швы между блоками проклеиваются специальным раствором.
  • Периодически стоит проводить контроль ровности укладывания перемычек при помощи специального строительного уровня.
  • Чтобы проем был выполнен как следует, обязательно нужно сделать армирование. В полученное углубление устанавливается арматурный прут так, чтобы он перекрывался бетоном вокруг себя.
  • Далее происходят работы по теплоизоляции.
  • В области изделия проем необходимо смачивать водой.
  • Углубление блока наполняются специальной бетонной смесью.
  • Поверхность бетона выравнивается.
  • В конце всех операций удаляются временные подпорки, но только лишь после полного засыхания бетона.

Вернуться к оглавлению

Металлические

Самым оптимальным вариантом при укладывании ячеистых блоков является использование четырех металлических уголков, а не двух. Желательно, чтобы изделия налегали на коробку примерно на 30 сантиметров. Использование перемычек данного типа довольно сложное. Процесс монтирования металлических перемычек состоит из:

  • выбор необходимой высоты;
  • монтаж арматурных прутьев;
  • монтаж опалубка;
  • укрепление опалубка;
  • укрепление арматурных прутьев;
  • заливание арматурных прутьев бетоном.

Вернуться к оглавлению

Необходимые инструменты

  • резиновый молоток;
  • ковшик;
  • штроборез;
  • терка;
  • каретка;
  • ножовка газобетонная;
  • рубанок;
  • рулетка;
  • строительный уровень;
  • кельма;
  • трапеция;
  • шпатель;
  • ведро;
  • растворосмеситель;
  • промышленный миксер;
  • перчатки.

Применение перемычек даст вам возможность улучшить теплоизоляцию, укрепить дом и достичь качественной однородной поверхности возведенной коробки.
