Вертикальное армирование стен из газобетона

Вертикальное армирование стен из газобетонных блоков

Вертикальное армирование стен из газобетонных блоков

Вертикальное армирование стен из газобетона практически не освещено в русскоязычной строительной литературе. Традиционно в России стены из газобетонных блоков либо никак не армируют, либо выполняют конструктивное горизонтальное армирование для предупреждения возникновения усадочных трещин в газобетонной кладке. Между тем, в некоторых случаях требуется выполнять и вертикальное армирование стен из газобетона. В этой статье мы рассмотрим технологию верикального армирования на основе методических материалов фирм-производителей газобетона Xella, Delta, Contec и E-Crete.

Некоторые строители путают технологию вертикального армирования стен из газобетонных блоков с технологией возведения зданий на основе несущего монолитного железобетонного каркаса с поэтажно опертой кладкой из газобетонных блоков. Главное отличие технологий заключается в том, что в случае возведения задния с несущим железобетонным каркасом, все нарузки воспринимаются и передаются именно кракасом, а не стеновой кладкой. Газобетонная кладка в этом случае выполняет роль теплоизоляционного ненесущего ограждения. Чаще всего железобетонный каркас открыт к уличным поверхностям стен и является прекрасным “мостиком холода”. Вертикальное армирование чаще всего скрыто в толще несущей или самонесущей газобетонной стены, либо открыто ко внутренним поверхностям стен. Кстати, для двухэтажного здания на снимке внизу не было никакой конструктивной необходимости выполнять монолитный железобетонный каркас. Газобетон класса прочности на сжатие B2,0-B2,5 не нуждается в дополнительном усилении стен, даже для опирания железобетонных плит перекрытий. Для опирания плит перекрытия достаточно было выполнить монолитный железобетонный обвязочный пояс. Обычно подобная технология применяется для возведения многоэтажных зданий с возможностью заполнения стен газобетоном самой низкой марки по плотности с наименьшей теплопроводностью.

Вертикальное армирование стен представляет собой вертикальную арматурную связь фундамента здания через наружную треугольную или прямоугольную штробу, либо через внутристеночный круглый канал, заполненные тяжелым бетоном, с вышележащим монолитным обвязочным поясом, либо опорной площадкой (в зависимости от назначения вертикального армирования стены). Вертикальное армирование может завершаться в пределах одного этажа здания, либо продолжаться на несколько или все этажи.

В каких случаях прибегают к вертикальному армированию стен из газобетона (ячеистого бетона):
1. Армирование стен, подверженных или потенциально подверженных боковым (латеральным) нагрузкам (заборы, отдельностоящие стены, подземные этажи зданий, подвалы, стены зданий на крутых склонах, стены зданий в зоне схода селей, лавин, в регионах с сильными ветрами, ураганами и торнадо, в сейсмоопасных районах). Необходимо отместить, что увеличенную сейсмостойкость стенам из газобетона придает и горизонтальное армирование. Однако лучшие показатели сейсмотсойкости имеют стены с горизонтальным и вертикальным армированием.
2. Увеличение несущей способности стен здания из газобетона. Например, использование вертикального армирования позволяет применять при кладке стен газобетон минимальной плотности, отличающийся меньшей теплопроводностью.
3. Вертикальное армирование позвовляет организовать восприятие и передачу нагрузки от значительной сосредоточенной нагрузки (например, от длиннопролетной двутавровой балки).
4. Усиление перевязки кладки сопрягаемых стен и углов вертикальным армированием.
5. Усиление проемов в стенах.
6. Усиление небольших простенков.
7. Вертикальное армирование колонн из газобетона.
8. Вертикальное армирование вертикальных крупноформатных газобетонных стеновых панелей (пока не представлены на российском рынке).

Вертикальное армирование может устраиваться в специальных О-блоках, поставляемых многими зарубежными производителями изделий из газобетона. Также О-блоки можно изготовить самостоятельно, используя бур с коронкой диаметром 12-15 см. Также можно устраивать проемы в газобетонных блоках прямоугольного сечения с помощью бензопилы или иного электроинструмента. Минимальный диаметр арматуры, используемый для вертикального армирования стен из газобетона составляет 14 мм. Зазор между арматурой и стенками блока заполняется тяжелым бетоном марки не ниже М200. Требуется, чтобы расстояние от арматуры до стенки блока составляло не менее 5 см. В обычных условиях для вертикального армирования достаточно одного стержня. Однако при восприятии сосредоточенной нагрузки, в условиях повышенной сейсмичности может понадобиться армирование 4-мя стрежнями арматуры. Другим вариантов устройства вертикального армирование является прорезка треугольных либо четырекхугольных штроб со внутренней стороны стен для закладки в них арматурных стержней. От стержней арматуры до стенок штроб, заполняемых бетоном таже должно быть не менее 5 см.

Арматура вертикального армирования должна быть заанкерена в основание (фундамент) и верхний обвязочный пояс газобетонной стены. Анкера для вертикального армирования могут закладываться на этапе заливки фундамента, либо выполняться после набора бетоном фундамента марочной прочности.

При установке анкеров на этапе строительства фундамента, анкера выполняются из Г-образных арматурных элементов. Величина заглубления анкера в фундамент должна составлять не менее 15 см, а размер отогнутой под 90 градусов части анкера должна быть не менее 20 см. При соединении анкера и вертикального арматурного стержня нахлестом, его величина должна составлять не менее 61 см и не менее 40 диаметров арматуры. За рубежом для соединения стержней арматуры используются резьбовые втулки для арматуры с нарезаемой резьбой, либо обжимые муфты. В России данные технологии встречаются редко. Для соединения стрежней арматуры с помощью муфт/втулок в стене прорезается временный проем, заполняемый бетоном после соединения арматуры.
При необходимости произвести анкеровку арматуры в уже готовый фундамент, в нем бурятся отверстия на глубину не менее 15 см и заполняются эпоксидной смолой, в которую замоноличиваются отрезки арматуры для соединения с вертикальными арматурными стержнями.

Требования к конструкции вертикального армирования стен из газобетонных блоков, подверженных боковым (латеральным) нагрузкам согласно Building Code Requirements for Masonry Structures ACI 530-05/ASCE 5-05/TMS 402-05, раздел 1.14.2.2.7:
Вертикальное армирование выполняиется арматурой минимальной площадью сечения 129 мм 2 (ближайший номинал диаметра арматуры d14). Арматура должна быть размещена не далее 61 см от проемов, свободных концов стен из газобетона. В случае подвижных сопряжений газобетонных стен вертикальное армирование должно быть расположено не далее 20 см от концов стен. Проемы размером менее 40 см допускается устраивать без вертикального армирования, если данный проем не прерывает конструктивную горизонтальную арматуру. Вертикальное армирование стен зданий в сейсмоопасных регионах должно выполнять связь анкеровкой основание здания и верхнего обвязочного пояса (с прямой связью с мауэрлатом и кровлей здания). Максимальный шаг вертикального армирования стен из газобетона в сейсмоопасных районах составляет 305 см (ACI 530-05/ASCE 5-05/TMS 402-05, раздел 1.14.2.2.2.1).
Вертикальное армирование с сопряжением с опорной площадкой либо обвязочным поясом выполняется в местах приложения к стенам сосредоточенной нагрузки (например, длиннопролетных балок). Также с помощью вертикального армирования усиливается перевязка кладки газобетонных блоков в углах и примыканиях стен.

Особенности правильного укрепления перегородок из газобетона

Газобетон – популярный штучный материал для строительства как высотных, так и частных малоэтажных домов. Сам по себе газоблок достаточно прочный материал, выдерживающий большие нагрузки, но при этом склонный к образованию трещин. Для предотвращения разрушения несущих стен и перегородок из газобетонных блоков выполняется армирование. Всегда ли нужно и как делается армирование перегородок из газобетона, расскажем ниже.

Зачем необходимо армирование газобетона

Армирование кладки из газобетона не повышает ее несущую способность, а снижает риск появления трещин. Необходимость в армировании определяется для каждого проекта индивидуально. Выполнение армирование позволяет предотвратить крен фундамента и коробки из газоблока, а также снизить риск общей усадки здания.

Где выполняется армирование

Места армирования газобетонной кладки указываются в проекте. В соответствии с пунктом 3.7 ТТК «Кладка наружных стен из газобетонных блоков» если в проекте отсутствует информация о местах усиления кладки, то оно выполняется в следующих точках плоскости:

  • опорные зоны перемычек;
  • зоны под оконными и дверными проемами;
  • кольцевые балки на уровне перекрытий;
  • балки над стропильной системой;
  • глухие участки стен высотой более 3 метров.

Места армирования в кладке из газоблоков

В проекте могут быть указаны дополнительные зоны, где будет выполняться усиление перегородок из газобетонных блоков: первый ряд блоков на фундаменте, места примыкания U-образных блоков.

Горизонтальное и вертикальное армирование

В соответствии с СП 63.13330.2012 армировать перегородки из газоблока можно двумя способами:

  1. Горизонтально. Назначение горизонтального усиления – предотвращение появлений трещин в газобетоне и связка конструктивных элементов. Это универсальный способ армирования для малоэтажного строительства, описанный в ТКК.
  2. Вертикально. Связывает нижний и верхний пояса из газобетонных блоков с фундаментом и мауэрлатом крыши. По действующей строительной технологии армирование перегородок из газобетона толщиной 100 мм и более не обязательно. Таким способом принято укреплять сооружения, возводимые на склонах, в сейсмически опасных районах, при сильных ветровых нагрузках.

Нужно ли армировать перегородки из газобетона вертикально при возведении зданий и сооружений в Москве и МО? Нет, строительные нормы не содержат указаний об обязательном вертикальном армировании газобетонных домов. А вот делать горизонтальное армирование в местах, установленных ТКК нужно для каждого строения.

Какую арматуру использовать

Технология усиления газобетонных перегородок предполагает использование следующих материалов:

Арматурные стержни. Арматура должна соответствовать пункту 6.2 СП 63.13330.2012. Площадь сечения армирующих элементов должна составлять не менее 0.75 см.

Для газоблока рекомендуется применять арматуру класса АIII в два стержня. При невозможности использовать два стержня допускается армирование в одну нить с помощью арматуры эквивалентной толщины.

Армирующая сетка. Используется сетка из жесткого полипропилена, стекловолокна или композитных материалов. В сравнении с металлической стержневой арматурой сетки имеют низкую прочность. Поэтому они применяются для внутренних не несущих перегородок, простенков. Класс сетки, выбранной для армирования газобетонных блоков, должен быть не ниже В2.

Как выполняется армирование стен из газобетона

Армирование стен из газобетонных блоков имеет свои особенности в зависимости от того, в каком месте выполняется усиление кладки. Сама кладка выполняется стандартным способом с помощью клеевого состава для ячеистых бетонов.

Привязка перегородки к несущей стене

Место соединения несущей стены и межкомнатной (не несущей) перегородки воспринимает нагрузку и нуждается в армировании. Для этого в несущей стене штробится паз глубиной 5 см и шириной на 1-2 см больше, чем толщина перегородки. В полученный паз устанавливается стержневая арматура сечением 7.5 мм. Схема привязки перегородки к несущей стене:

Привязка при помощи армирующей сетки выполняется путем ее укладки вертикально на несущую стену с переходом в горизонтальную плоскость на ряд газоблоков, для которого выполняется усиление.

Примыкание перегородок к перекрытию

Перегородка из газобетонных блоков возводится не вплотную до перекрытия, а с зазором 10-20 мм. Зазор выполняет компенсационную функцию и предотвращает появление трещин. Для создания связанной и стабильной конструкции используется арматура, которая устанавливается в предварительно выполненные пазы в газобетоне. Монтаж арматуры производится на 0.9 метров в каждую сторону от края перегородки.

Процесс армирования газобетонной кладки

Ниже приведены основные правила, которые нужно соблюдать, выполняя горизонтальное и вертикальное армирование перегородок из газобетонных блоков. Это поможет сделать армирование так, чтобы оно выполняло возложенные на него функции.

  • Арматурные стержни укладываются не поверх блоков, а в специально прорезанные штробы. Для нарезки штроб используется электрический штроборез. Готовые штробы обеспыливаются пылесосом или жесткой щеткой.
  • Штробы заполняются теплоизоляционным клеем для газоблока, в который погружаются стержни. Клей необходим для герметизации, чтобы не возникало мостов холодов и для дополнительной фиксации арматуры. После закладки стержней лишней клей удаляется.
  • Армирование стен из газобетона толщиной до 200 мм осуществляется в одну нить. При толщине стены более 200 мм – в две нити, при этом выполняется две штробы. При усилении кладки несущих стен толщиной более 300 мм используется три нити с заглублением хотя бы одной из них не менее 250 мм.
  • В углах закладная арматура не должна прерываться, поэтому ее закругляют путем гибки. Связка стержней должна попадать на середину стены, чтобы углы не имели скреплений.

Описанный процесс армирования газобетонной кладки основан на действующих строительных нормах. Правильное усиление кладки сделает ее прочной и убережет строение от усадки, а стены – от перекоса и появления трещин.

Армирование газобетонной кладки: схема армирующего каркаса

Армирование газобетонной кладки является необходимым этапом, который предотвращает возникновение температурно-усадочных трещин. Для армирования рядов обычно применяют металлическую или стеклопластиковую арматуру диаметром от 8мм.

Стоит отметить, что армирование кладки не повышает несущую способность самого газобетона, ведь арматура работает на растяжение, а для несущей способности нужна работа на сжатие.

Теперь рассмотрим, что именно нужно армировать в доме из газобетона.

  1. первый ряд кладки;
  2. каждый четвертый ряд на стенах длиной более 6 м;
  3. места опирания перемычек, по 90 см от краев проемов;
  4. зоны под оконными проемами;
  5. армопояс под перекрытия и под стропильную систему;
  6. прочие участки стены с повышенной нагрузкой.

Для большей наглядности, смотрите схему армирования газобетона.

Армирование рядов газобетона

Чтобы заложить арматуру в ряд газоблока, необходимо проделать две штробы, глубиной и шириной по 20-30 мм. Расстояние от штроб до края блоков должно составлять минимум 60 мм. Для более ровной штробы можно прибить деревянный брусок, который будет выступать как направляющая.

Для штробления применяют специальные ручные штроборезы.

  1. Очистить канавки от пыли щеткой;
  2. заполнить их клеем по газобетону;
  3. утопить арматуру в середину штробы;
  4. выровнять шпатылем плоскость блоков.

Важно: нахлест арматуры должен составлять минимум 200 мм, а на углах обязательно должен быть загиб арматуры.

Технология армирования газобетона (видео)

Армирование газобетонных перегородок

Для перегородок выпускаются специальные газобетонные блоки меньшей толщины. Стандартная толщина таких блоков 100-150 мм, но есть и 75 мм. Для армирования рядов применяются арматурные прутки диаметром 8 мм, или плоская перфополоса.

Обычно, армируется каждый четвертый ряд кладки, но в зонах с повышенной сейсмической активностью, армируется каждый второй ряд.

Зазор между перегородкой и потолком должен составлять 15-20 мм., а заполняться он должен демпфирующими материалами, к примеру, пеной или пенополистиролом.

Для связи перегородки с примыкающими стенами, применяют гибкие металлические связи или Т-образные анкера, которые крепят в каждом 3-м ряду кладки.

Армирование оконных и дверных перемычек

Перемычки также являются неотъемлемой частью технологии. Задача перемычек – выдерживать нагрузки, которые передаются от вышестоящих элементов стены.

Обычно, для создания перемычки применяют U-образные блоки, в которые устанавливают армирование и заполняют прочным бетоном марки М300. Арматура в перемычках применяется диаметром 8-12 мм. А сам каркас состоит из четырех-шести прутков, соединенных в форме квадрата.

U-блоки должны опираться на прочную опалубку, которая не должна прогнуться под весом бетона перемычки. Перемычка должна опираться на стену минимум по 300 мм с каждой стороны. Через неделю, после заливки бетона, опалубку можно демонтировать.

Блоки следует устанавливать утолщенной стороной наружу. И еще лучше утеплить перемычку пенополистиролом толщиной 30мм.

Газоблоки, на которые будут опираться перемычки, также нужно армировать на 900 миллиметров с обеих сторон.

Отметим, что в продаже можно найти уже готовые перемычки из газобетона, такие изделия предоставляет компания Aeroc.

Армирование армопояса

Обязательно условие армопояса – он должен быть неразрывным, ведь его задача – значительное повышение сопротивляемости стен нагрузкам и предотвращение трещин.

Есть два вида армопояса, первый из которых – межэтажный, второй – подкрышный. Межэтажный укрепляет стены и распределить нагрузку от перекрытий.

Подкрышный пояс распределяет нагрузки от всей крыши по коробке дома, а также позволяет выровнять плоскость и закрепить мауэрлат.

Схема армирования армопояся состоит из четырех рабочих стержней металлической арматуры диаметром 10-12 мм. Рабочая арматура фиксируется квадратом конструкционной арматуры. Шаг установки квадрата должен составлять 300 мм.

Не забывайте, что арматурный каркас должен иметь защитный слой из бетона минимум 40 мм. Нахлест прутьев арматуры должен быть минимум 50 см. Обязателен загиб арматуры на углах. Также помните про утепление армопояса пенополистиролом. Для армопояса рекомендуется использовать бетон марки М300, который должен заливаться за один раз.

Подробный процесс армирования армопояса со всеми картинками и схемами мы описали в нашей предыдущей статье – армопояс для газобетона.

Как армировать газобетонную кладку?

При возведении конструкций из блоков ячеистого бетона особое значение имеет армирование газобетонной кладки. Применение этого легкого пористого стройматериала считается экономически выгодным и быстрым способом монтажа стеновых элементов. Газобетон обладает прекрасной теплоизоляцией, паропроницаемостью и еще многими сильными качествами, но есть и один весомый недостаток — слабая устойчивость к изгибающим деформациям. Поможет устранить этот существенный минус газоблоков — армирование.

Суть процесса и необходимость

В строительной сфере газобетонные блоки пользуются большой популярностью. Из них возводят здания и сооружения различных размеров, видов, назначений. И порой стены нуждаются в дополнительной фиксации, укреплении и улучшении несущей способности. Для этого строители предлагают армировать кладку. Это защитит постройку от разрушения и повысит эксплуатационный срок. При выборе арматуры учитывается масштаб строения, и чем он больше, тем толще потребуется армирующий элемент. Прибегнуть к армированию нужно, если планируется возвести стены высотой более 6 м. В этом случае арматура поможет правильно и равномерно распределить нагрузку на все здание.

Без надлежащего армирования многоэтажное сооружение может треснуть либо деформироваться.

Выбор арматуры

Чтобы сделать армирование стен из газобетона крепким и надежным, важно правильно подобрать материал. Более прочным считается рельефный железный элемент, изготовленный методом горячей прокатки и имеющий диаметр среза 8 мм. Но также укреплять газобетонную кладку можно стеклопластиком, которому присущи следующие преимущества:

Стеклопластик имеет хорошую устойчивость к коррозии и деформации, поэтому может применяться для армирования.

  • малый вес;
  • высокая устойчивость к коррозии и механической деформации;
  • большой срок службы.

Но имеются у стеклопластика и слабые стороны. Существенным минусом материала считается отсутствие гибкости. А также относят к недостаткам такого армирующего материала необходимость применения особых гильз для скрепления конструкции. Если нужно провести армирование кладки из бетона между рядами, то для этой цели подойдет исключительно кладочная сетка, которая изготавливается из проволоки шириной 3 мм.

Технология армирования

При возведении стен

Важным этапом строительства является армирование, но не все элементы будущей постройки нуждаются в нем. Так, при кладке стены обязательно нужно прибегнуть к армирующему материалу, когда укладывается первый ряд блоков. В этом случае укрепление постройки арматурой производят на фундамент и только после устанавливают газоблоки. Не обойтись без упрочнения газобетонной кладки при строительстве стены высотой более 6 м. Тогда закладывают дополнительный горизонтальный армирующий элемент в каждом 4 ряду. Опытные строители выделяют и другие моменты, когда армирование газобетона, используемого для возведения стены, чрезвычайно необходимо:

Укреплять металлическими прутьями необходимо те места, на которые предполагается большая нагрузка.

  • Примыкания перекрытий к стеновым элементам. В таком случае требуется армопояс, предполагающий закладывание стержней в U-образные газоблоки.
  • Оконные проемы.
  • Зоны потенциального превышения нормативной нагрузки.

Усиление стеновой конструкции осуществляют следующим образом. Для стены толщиной 20 см берут стальные прутики диаметром 8 мм и прокладывают один из них посередине газоблочного ряда. Если стена толще, то понадобится проложить 2 прута параллельно друг другу в предварительно сделанные штробы. Готовые канавки очищают от пыли и заливают клеевой состав, после прокладывают арматуру и снимают излишки клея. Некоторые газобетонные стены нуждаются и в вертикальном укреплении. К такому виду увеличения несущей способности постройки прибегают, когда используется газобетон низкого качества, имеющий минимальные показатели плотности, и если в определенных местах конструкции стены налегают тяжеловесные элементы.

Применение армосетки

Армирование газобетонных блоков сеткой при возведении стены также возможно. Такой способ не хуже увеличивает устойчивость стеновой конструкции к деформациям и также как усиление стальными прутьями не влияет на несущие способности перегородок. Чтобы уложить сетку, не нужно штробить газоблоки, достаточно промазать их поверхность клеем и выложить арматуру, после чего нанести второй слой раствора.

При оборудовании проемов

При работе с газобетонными блоками армирование под оконными проемами обязательно. Армирующие изделия укладывают на последний ряд газоблоков перед оборудованием окна. Вымеряют требуемую длину, учитывая тот момент, что арматурные стержни должны быть больше габаритов оконного отверстия на 50 см. После этого в газобетонной кладке штробят борозды, выметают из них мусор и смачивают водой. Далее заливают клеевой раствор на ½ паза и прокладывают железную арматуру. Доливают до верха клей и выравнивают шов.

Усиление оконных и дверных проемов проводят и с помощью арматурной сетки. Важно чтобы она выступала за границы отверстия будущего окна или двери примерно на 1—1,5 м. Обычно к использованию сетки прибегают, когда толщина кладки менее 250 мм. При правильном армировании здание будет прочным и прослужит не один десяток лет.

Вертикальное армирование стен из газобетонных блоков

Вертикальное армирование стен из газобетона практически не освещено в русскоязычной строительной литературе. Традиционно в России стены из газобетонных блоков либо никак не армируют, либо выполняют конструктивное горизонтальное армирование для предупреждения возникновения усадочных трещин в газобетонной кладке. Между тем, в некоторых случаях требуется выполнять и вертикальное армирование стен из газобетона. В этой статье мы рассмотрим технологию верикального армирования на основе методических материалов фирм-производителей газобетона Xella, Delta, Contec и E-Crete.

Некоторые строители путают технологию вертикального армирования стен из газобетонных блоков с технологией возведения зданий на основе несущего монолитного железобетонного каркаса с поэтажно опертой кладкой из газобетонных блоков. Главное отличие технологий заключается в том, что в случае возведения задния с несущим железобетонным каркасом, все нарузки воспринимаются и передаются именно кракасом, а не стеновой кладкой. Газобетонная кладка в этом случае выполняет роль теплоизоляционного ненесущего ограждения. Чаще всего железобетонный каркас открыт к уличным поверхностям стен и является прекрасным “мостиком холода”. Вертикальное армирование чаще всего скрыто в толще несущей или самонесущей газобетонной стены, либо открыто ко внутренним поверхностям стен. Кстати, для двухэтажного здания на снимке внизу не было никакой конструктивной необходимости выполнять монолитный железобетонный каркас. Газобетон класса прочности на сжатие B2,0-B2,5 не нуждается в дополнительном усилении стен, даже для опирания железобетонных плит перекрытий. Для опирания плит перекрытия достаточно было выполнить монолитный железобетонный обвязочный пояс. Обычно подобная технология применяется для возведения многоэтажных зданий с возможностью заполнения стен газобетоном самой низкой марки по плотности с наименьшей теплопроводностью.

Вертикальное армирование стен представляет собой вертикальную арматурную связь фундамента здания через наружную треугольную или прямоугольную штробу, либо через внутристеночный круглый канал, заполненные тяжелым бетоном, с вышележащим монолитным обвязочным поясом, либо опорной площадкой (в зависимости от назначения вертикального армирования стены). Вертикальное армирование может завершаться в пределах одного этажа здания, либо продолжаться на несколько или все этажи.

В каких случаях прибегают к вертикальному армированию стен из газобетона(ячеистого бетона):
1. Армирование стен, подверженных или потенциально подверженных боковым (латеральным) нагрузкам (заборы, отдельностоящие стены, подземные этажи зданий, подвалы, стены зданий на крутых склонах, стены зданий в зоне схода селей, лавин, в регионах с сильными ветрами, ураганами и торнадо, в сейсмоопасных районах). Необходимо отместить, что увеличенную сейсмостойкость стенам из газобетона придает и горизонтальное армирование. Однако лучшие показатели сейсмотсойкости имеют стены с горизонтальным и вертикальным армированием.
2.Увеличение несущей способности стен здания из газобетона. Например, использование вертикального армирования позволяет применять при кладке стен газобетон минимальной плотности, отличающийся меньшей теплопроводностью.
3.Вертикальное армирование позвовляет организовать восприятие и передачу нагрузки от значительной сосредоточенной нагрузки (например, от длиннопролетной двутавровой балки).
4. Усиление перевязки кладки сопрягаемых стен и углов вертикальным армированием.
5. Усиление проемов в стенах.
6. Усиление небольших простенков.
7. Вертикальное армирование колонн из газобетона.
8. Вертикальное армирование вертикальных крупноформатных газобетонных стеновых панелей (пока не представлены на российском рынке).

Вертикальное армирование может устраиваться в специальных О-блоках, поставляемых многими зарубежными производителями изделий из газобетона. Также О-блоки можно изготовить самостоятельно, используя бур с коронкой диаметром 12-15 см. Также можно устраивать проемы в газобетонных блоках прямоугольного сечения с помощью бензопилы или иного электроинструмента. Минимальный диаметр арматуры, используемый для вертикального армирования стен из газобетона составляет 14 мм. Зазор между арматурой и стенками блока заполняется тяжелым бетоном марки не ниже М200. Требуется, чтобы расстояние от арматуры до стенки блока составляло не менее 5 см. В обычных условиях для вертикального армирования достаточно одного стержня. Однако при восприятии сосредоточенной нагрузки, в условиях повышенной сейсмичности может понадобиться армирование 4-мя стрежнями арматуры. Другим вариантов устройства вертикального армирование является прорезка треугольных либо четырекхугольных штроб со внутренней стороны стен для закладки в них арматурных стержней. От стержней арматуры до стенок штроб, заполняемых бетоном таже должно быть не менее 5 см.

Арматура вертикального армирования должна быть заанкерена в основание (фундамент) и верхний обвязочный пояс газобетонной стены. Анкера для вертикального армирования могут закладываться на этапе заливки фундамента, либо выполняться после набора бетоном фундамента марочной прочности.

Особенности армирования газоблоков

Армирование стен, сложенных из газобетонных блоков является обязательным условием. Это правило диктуется определенными эксплуатационными характеристиками газобетона. В случае, если стены из этого материла не усилены, срок службы строения значительно понижается.

Чем обусловлена необходимость армирования газобетона

Несмотря на то, что газобетон обладает высокой степенью прочности относительно сжатия, он имеет низкою сопротивляемость к воздействию растяжения и изгиба. Дом после возведения подвергается ряду негативных факторов, таких как усадка здания и перепады температур. Данные факторы приводят к возникновению риска появления усадочных и температурных деформаций.

При усадке здания напряжение горизонтальной направленности может привести к возникновению трещин и разрывов в стене, несовместимых с дальнейшей его эксплуатацией. Такие нарушения называются усадочными деформациями. Кроме того, имеют место деформации температурные. Практически все материалы имеют свойство сжиматься при понижении температуры и расширяться при ее повышении. Такие колебания могут привести к нарушению конструктивной целостности стен.

Именно для предотвращения подобного рода проблем и производится армирование стен, сложенных из газобетонных блоков. Армируемые ряды защищают всю конструкцию от нагрузок горизонтальной направленности, вызванных перепадом температур или усадкой здания. Речь идет о защите от горизонтальных деформаций потому, что вертикальные нагрузки гасятся воздействием силы тяжести. Однако она же создает дополнительное напряжение в зоне проемов, так что защита от вертикальных нагрузок тоже предусмотрена.

Материалы для армирования

Армирование газобетонной кладки может осуществляться разными способами и с применением разных материалов. Можно выделить следующие материалы для укрепления стен:

  1. Арматура. Классический способ армирования газобетонной кладки. Для него используются арматурные прутья диаметром от 0.8 до 1.4 сантиметров. Технология их применения предполагает формирование в кладке желобов, соответствующих размерами диаметру арматуры и с учетом того, что в них также будет заливаться раствор. Как правило, при стандартной толщине газобетонного блока формируется два параллельных желоба. При армировании углов желоба выполняются в форме дуги.

Арматурные прутья

В классическом случае в качестве арматуры используются металлические прутья. Однако существует и более продвинутый материал – это стеклопластиковая арматура. Она лишена ряда недостатков, присущих стали. Можно выделить следующие плюсы стеклопластикового волокна:

  • Этот композитный материал обладает высокой химической устойчивостью и в отличие от металла не подвержен коррозии.
  • Она достаточно просто изгибается, что значительно упрощает армирование углов.
  • Прочность стеклопластика на разрыв в разы превосходит этот параметр у металла. При идентичном уровне нагрузок допустимая толщина композитной арматуры меньше, чем у металлической. Благодаря этому можно делать меньшие желоба для ее заложения и экономить раствор.
  • Стеклопластик в отличие от металла практически не расширяется при повышении температуры. Это способствуют уменьшению механического воздействия на стены изнутри.
  • Композитная арматура обладает низкой теплопроводностью и не проводит электричество.

Однако данный материал обладает и рядом недостатков, к ним можно отнести невозможность скрепления его кусков при помощи электросварки. Решается эта проблема путем размещения на концах арматурных прутьев металлических наконечников, которые впоследствии свариваются. Данное усовершенствование производится в заводских условиях. Кроме этого из-за высокой способности к изгибу не рекомендуется ее применение в усилении перекрытий.

    1. Металлическая сеть. Армирование кладки железной сетью выполняется путем ее наложения на ряд газобетонных блоков без предварительной обработки последних. После этого сеть покрывается раствором. Армирующая сетка, как правило, обладает следующими характеристиками: сторона квадрата ячейки – 5 сантиметров, толщина проволоки от 0.3 до 0.5 сантиметров. К сетке для армирования проемов и первого ряда кладки предъявляют чуть более высокие требования: размер ячеи 7 на 7 сантиметров, а толщина проволоки от 0.4 сантиметра.

Металлическая сеть

  1. Монтажная перфорированная лента. Еще один вариант армирования кладки газобетонных блоков. Лента представляет собой длинную полосу из оцинкованного металла испещренную отверстиями, отсюда и название перфорированная. Армирование при помощи данного материала производится аналогично методу с применением арматуры. Разница состоит в том, что в кладке не делаются желоба. Лента крепиться при помощи саморезов непосредственно к газоблокам.

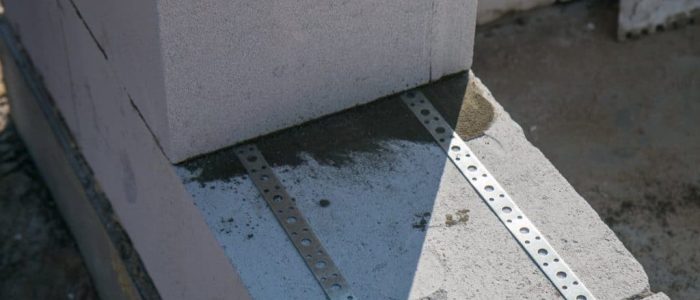

Монтажная перфорированная лента для армирования газоблоков

Данный вариант применим для построек, расчетная нагрузка на которые относительно невысока. Так как сечение ленты гораздо ниже, чем у арматуры, ее прокладка должна проводиться в большее количество параллельных рядов, нежели прокладка металлических прутьев. К плюсам использования данного материала можно отнести удобство транспортировки и экономию раствора, за счет отсутствия желобов в кладке.

В строительных магазинах продается лента разных размеров. Далеко не каждый из них подойдет для армирования кладки. Необходимо использовать ленту не менее 1.6 сантиметра шириной и не менее 0.1 сантиметра толщиной.

Принципы армирования кладки

Усиление стен, необходимое в случае использования газобетона, возымеет должный эффект только при соблюдении всех принципов и технологии правильного армирования.

Схема армирования газобетона

Армирование верхнего и нижнего рядов

При выполнении армирования кладки нет необходимости укреплять каждый ее ряд. Как правило, заложение арматуры, ленты либо сетки выполняется с определенным шагом, например, каждый третий ряд. Однако существует ряд элементов, которые всегда укрепляются в обязательном порядке. К ним относится и крайние верхний и нижний ряды стены.

Верхний уровень стены является основанием для кровельной конструкции, с чем связано воздействие на него дополнительных нагрузок. Совокупная масса крыши давит на верхний ряд неравномерно, поэтому его отдельные участи нагружаются больше других. Разность этих давлений может вызвать нарушение целостности стены. По этой причине армировке крайнего верхнего ряда уделяется особое внимание. При усилении кладки из газобетона, в верхнем ряду армируются даже перегородки.

Нижний ряд кладки подвержен наибольшим нагрузкам, ведь на него давит вес всей конструкции. Поэтому он более других подвержен риску возникновения усадочных деформаций. Армирование первого ряда рекомендуется проводить даже для малогабаритных построек.

Виды армирования стен

Применяя деление на основе цели усиления стен, можно выделить следующие виды армирования кладки:

  • Для усиления участков с повышенной нагрузкой. К таким участкам относятся предусмотренные конструкцией здания дверные и оконные проемы.
  • Для предотвращения возникновения трещин и разрывов вследствие температурной и усадочной деформаций.
  • Для защиты от разрушительных природных факторов. Данный вид усиления актуален для регионов, где наблюдается сейсмическая активность или частые ураганные ветра. В отличие от предыдущих методов, в данном случае применяется вертикальное армирование стен. Эта процедура широко применяется не только для стен из газобетона, но и для кирпичной кладки. Это принципиально иной метод укрепления строений, заслуживающий отдельной статьи.

Усиление проемов

Наличие в плоскости стены конструктивных проемов создает дополнительную нагрузку в зоне их расположения. Для противодействия данной нагрузке необходимо производить усиление ряда, находящегося под оконным проемом. В данном случае нет необходимости прокладывать арматуру или другой материал по всему периметру ряда, достаточно проложить их под оконным проемом и на 90 сантиметров в каждую сторону от него.

Таким образом, армирование газобетона является не просто распространенным явлением, а обязательным условием. Оно позволяет достичь необходимой прочности конструкции для ее безопасной и долговечной эксплуатации. Правда, одного только выполнения армирования кладки из газобетонных блоков недостаточно. Необходимо выполнять эту процедуру с учетом всех требований к технологии производства.
